MS 阶梯型模缩套（2D/P1 · P2 · P3） 产品图片
MS 模缩套

MS 阶梯型模缩套（2D/P1 · P2 · P3）

温度范围
-55℃～200℃（按材料代号）
产品特性
阶梯变径，适配屏蔽环与尾罩
产品型号
MS-2D/P1、MS-2D/P2、MS-2D/P3
产品类型
阶梯型模缩套（电缆异型护套）
结构
阶梯变径，双端开口
材料代号
-4 / -12 / -25 / -71 / -100
安装温度
150℃～220℃（按材料代号）
密封方式
内壁预涂热熔胶（/42、/86、/225、/180）
适用内径
收缩前 19.3～81.8 mm（按型号）
颜色
黑色
参考标准
JB/T 7829-2006

产品简介

阶梯型模缩套用于变径过渡与屏蔽环连接器配套，为连接器与电缆之间提供机械保护及应力释放。MS-2D/P1、P2、P3 通过阶梯结构适配不同尾罩壳体与线径，常用于屏蔽环、接收器与环形连接器。

应用领域

  • 屏蔽环连接器
  • 变径过渡
  • 尾罩壳体适配
  • 军工电子
  • 航空航天
  • 仪器仪表
下载规格书 申请试样

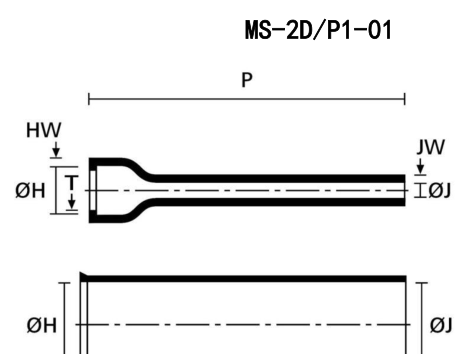

MS-2D/P1 结构示意图
MS-2D/P1 结构示意图：阶梯变径 尺寸代号与下方尺寸选择表一一对应，单位 mm。

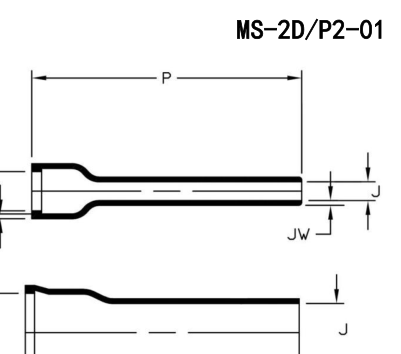

MS-2D/P2 结构示意图
MS-2D/P2 结构示意图：阶梯变径 尺寸代号与下方尺寸选择表一一对应，单位 mm。

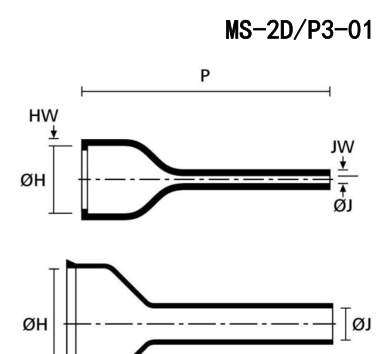

MS-2D/P3 结构示意图
MS-2D/P3 结构示意图：阶梯变径 尺寸代号与下方尺寸选择表一一对应，单位 mm。

材料选择表

五种材料代号，按工作温度与介质环境选择

左右滑动查看完整表格

材料编号材料名称预涂胶号热熔胶号
-4柔软聚烯烃/42 或 /86s-1017 或 s-1048
-12氟橡胶—S-1255-04
-25抗溶液橡胶/42 或 /86 或 /225S-1017 或 s-1048
-71半硬改性聚烯烃/42 或 /86 或 /225S-1017 或 s-1048
-100无卤低灾害聚烯烃/86 或 180S-1030 或 s-1048

性能指标

左右滑动查看完整表格

材料代号材料类别硬度（邵氏A）工作温度安装温度材料特性
-4抗霉柔软阻燃聚烯烃82±2-55℃～135℃150℃抗霉、特别柔软、阻燃、耐磨、耐液
-12改性氟橡胶87±2-55℃～200℃220℃柔软、阻燃、耐热，优良的耐油和耐溶液性能
-25抗溶液橡胶92±2-55℃～150℃175℃半硬、阻燃、抗化学腐蚀、耐磨、耐液、耐热
-71半硬改性聚烯烃90±2-55℃～135℃150℃半硬、阻燃、耐液、耐热、耐磨
-100无卤阻燃聚烯烃90±2-30℃～120℃150℃无卤、阻燃、低烟、环保

MS-2D/P1-01～10 尺寸选择表

共 10 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxHW±20％JW±20％P±10％
-4,-25-12,-100
1MS-2D/P1-0122.422.414.011.46.41.521.14105.9
2MS-2D/P1-0225.725.716.015.07.41.521.14121.2
3MS-2D/P1-0329.529.518.318.88.41.781.14138.7
4MS-2D/P1-0434.034.021.322.99.71.781.14159.5
5MS-2D/P1-0537.337.323.129.510.42.01.14177.8
6MS-2D/P1-0643.743.727.234.012.22.01.14203.2
7MS-2D/P1-0750.050.031.541.214.22.31.40203.2
8MS-2D/P1-0862.762.739.147.017.52.51.40203.2
9MS-2D/P1-0969.369.343.259.719.62.51.40203.2
10MS-2D/P1-1081.881.851.167.122.92.51.40203.2

MS-2D/P2-01～07 尺寸选择表

共 7 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxHW±20％JW±20％P±10％
1MS-2D/P2-0123.917.39.96.61.51.5105.9
2MS-2D/P2-0227.220.813.27.61.51.5121.2
3MS-2D/P2-0331.024.418.58.91.81.5138.7
4MS-2D/P2-0435.628.722.110.21.81.5159.5
5MS-2D/P2-0538.931.528.210.91.81.5177.8
6MS-2D/P2-0645.238.432.312.71.81.5203.2
7MS-2D/P2-0751.645.541.115.01.81.8203.2

MS-2D/P3-01～04 尺寸选择表

共 4 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxHW±20％JW±20％P±10％
-4，-25-12，-100
1MS-2D/P3-0119.36.34.513.02.11.521.1460.2
2MS-2D/P3-0226.17.65.519.12.61.781.1474.2
3MS-2D/P3-0334.29.66.626.03.11.781.1484.3
4MS-2D/P3-0443.611.47.834.13.61.781.1499.6
注：尺寸单位为 mm；表中 Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头。选型以连接器尾罩、线径与材料代号为准。
Molded Boots

使用方法

以下为图册参考工艺，适用于带预涂胶与不带预涂胶两种模缩套；批量施工前请按连接器、线径与材料代号做首件确认。

  1. 01

    选型与外观检查

    按要求选择对应的模缩套型号和规格，查看模缩套外观与两端端口大小，不应有缺口，表面光滑、无缺陷。

  2. 02

    表面处理

    确定需要使用模缩套的部位，对使用部位进行打磨和清洁。使用不带预涂胶的模缩套时，需在使用部位缠包 2～3 层热熔胶带。

  3. 03

    加热收缩

    在使用部位套上模缩套，用热风枪从大端口开始加热收缩，固定后按 360° 螺旋方式慢慢向小端口加热，直到小端口完全收缩、内层热熔胶融化并外溢。

  4. 04

    冷却定型

    收缩后的模缩套冷却到常温状态再移动。需要快速移动线缆时，可用湿布冷却至常温。

  5. 05

    质量检查

    两端应完全包紧使用位置并有热熔胶溢出，不出现隙缝、气泡、表面裂痕或老化现象。

加热温度按材料代号控制：-4 / -71 / -100 约 150℃，-25 约 175℃，-12 约 220℃。加热应均匀，避免局部过烧。

Molded Boots

适用环境与行业方案

按连接器形式、线束走向与使用环境选择结构，以下场景为工程选型参考。

军工电子

屏蔽环连接器尾部

屏蔽环与连接器尾部直径不同，阶梯护套在两级之间过渡，保持屏蔽层连续并释放应力。

  • 2D/P1 提供 10 个规格
  • 按屏蔽环与尾罩直径选择阶梯
航空航天

尾罩与电缆变径

设备舱内连接器尾罩与电缆外径差异大，阶梯结构避免护套在端口处堆胶。

  • -12 氟橡胶覆盖高温区
  • 2D/P2、P3 适配中大型尾罩
仪器仪表

小型连接器过渡

精密仪器内部空间小，阶梯护套在有限长度内完成变径与绝缘保护。

  • 按线径选择小规格
  • 可搭配标识管
电力与轨交

设备箱进出线

不同线径过渡处需要机械保护与密封，阶梯护套减少过渡段磨损。

  • -25 材料耐油污
  • 按尾罩形式选择 P1/P2/P3
Molded Boots

选型提示

确认阶梯位置

测量尾罩与电缆两级直径及可用长度，选择阶梯位置与长度匹配的 P1/P2/P3。

区分 P1/P2/P3

P1 提供 10 个规格，覆盖范围最广；P2、P3 面向中大型尾罩与接收器，端口尺寸不同。

核对屏蔽环

与屏蔽环配合时，确认护套阶梯能覆盖屏蔽环外径，避免收缩后出现台阶空隙。

按环境选材料

高温选 -12；油污选 -25；需要无卤低烟时选 -100。

尺寸单位为 mm。Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头；结构代号与尺寸标注以对应结构图为准。
