线束分叉与连接器尾端密封，是整机可靠性的薄弱点位。很多工程师选型异型护套时，习惯只看外形样式，忽略线束外径、出线角度以及材料体系差异，后期极易出现密封渗漏、装配干涉、应力开裂等故障。MS 系列模缩套，依靠加热收缩成型，在线缆分叉与连接器尾部形成一体化防护结构，兼顾绝缘防水与线束应力释放，在轨道交通、工程机械、新能源线束项目中应用广泛，对标 TE Raychem System 200 模缩套系列。
尺寸说明：外径分为【收缩前（可穿入最大线缆外径）】、【收缩后抱紧线缆外径】；壁厚为本体典型壁厚，单位 mm；材料分为-4/-25/-71 和-12/-100 两大组别，同型号不同材料，端口尺寸会存在差异。
表 1：直通型模缩套（2 开口，无分叉）
表格
| 型号 | 收缩前可穿入线缆外径范围 (mm) | 收缩后抱紧线缆外径范围 (mm) | 分叉支数 | 主体典型壁厚 (mm) | 收缩后形态 | 典型应用 |
|---|---|---|---|---|---|---|
| MS-2A/I-01 | ≤16.5 | 7.9-11.9 | 2 支（直通无分叉） | 1.27 | 直通筒型 | 电缆与插头直通防护，无唇口，直接热缩附件表面 |
| MS-2A/I-02 | ≤24.6 | 9.9-17.8 | 2 支（直通无分叉） | 1.52 | 直通筒型 | 中大规格电缆插头直通应力释放防护 |
备注：带唇口 D 系列 MS-2D/I-0~08、多唇 K 系列 MS-2K/I-01~07 完整规格，请后台获取手册。

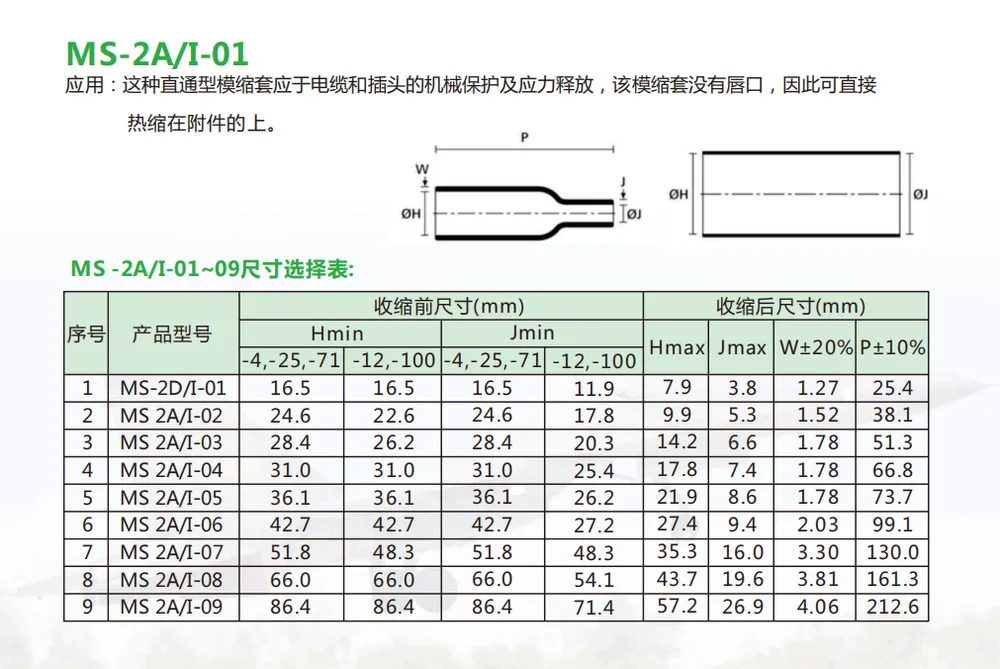

MS-2A-I模缩套型号尺寸规则图
表 2：直角 90° 弯套模缩套（2 开口）
表格
| 型号 | 收缩前可穿入线缆外径范围 (mm) | 收缩后抱紧线缆外径范围 (mm) | 分叉支数 | 主体典型壁厚 (mm) | 收缩后形态 | 典型应用 |
|---|---|---|---|---|---|---|
| MS-2K/C-01 | ≤24.0 | 10.4-14.0 | 2 支（90° 直角） | 1.30 | 90° 弯筒型 | 电缆-插头 90° 转角，多唇位连接器配套防护 |
| MS-2K/C-03 | ≤32.3 | 18.0-18.0 | 2 支（90° 直角） | 1.80 | 90° 弯筒型 | 中等规格线束直角转角应力解除防护 |
表 3：T 型、Y 型一分二分叉模缩套（3 开口）
表格
| 型号 | 收缩前可穿入线缆外径范围 (mm) | 收缩后抱紧线缆外径范围 (mm) | 分叉支数 | 主体典型壁厚 (mm) | 收缩后形态 | 典型应用 |
|---|---|---|---|---|---|---|
| MS-3B/T2-01 | 主入口≤6.6，分支≤13.2 | 主 3.6，分支 3.6 | 3 支（T 型分叉） | 1.02 | T 字型分叉 | 小型线缆 T 字分线点机械防护、应力释放 |
| MS-3B/T2-03 | 主入口≤20.0，分支≤40.0 | 主 10.2，分支 10.2 | 3 支（T 型分叉） | 2.00 | T 字型分叉 | 常规线缆 T 型分叉线束密封防护 |
| MS-3A/Y-02 | 主入口≤34.3，分支≤22.9 | 主 11.4，分支 11.4 | 3 支（Y 型一分二） | 1.30 | Y 型一分二分叉 | 细线线束 Y 型一分二分线防护 |
| MS-3B/Y-03 | 主入口≤38.6，分支≤26.9 | 主 18.0，分支 12.4 | 3 支（Y 型一分二） | 3.05 | Y 型一分二分叉 | 工业线束 Y 型一分二密封与应力释放 |
| MS-3B/V2-02 | 主入口≤35.6，分支≤15.2 | 主 18.3，分支 8.6 | 3 支（30°Y 分叉） | 2.54 | 30° 小角度 Y 分叉 | 线束需要平缓 30° 出线角度的分叉防护 |
表 4：多分支模缩套（一分三 / 一分四）
表格
| 型号 | 收缩前可穿入线缆外径范围 (mm) | 收缩后抱紧线缆外径范围 (mm) | 分叉支数 | 主体典型壁厚 (mm) | 收缩后形态 | 典型应用 |
|---|---|---|---|---|---|---|
| MS-4B/E-03 | 主入口≤38.6，分支≤19.3 | 主 18.8，分支 9.7 | 4 支（一分三） | 3.05 | 三分叉 E 型 | 线缆一分三分叉节点绝缘密封防护 |
| MS-5B/W-04 | 主入口≤26.9，分支≤13.2 | 主 13.0，分支 6.9 | 5 支（一分四） | 2.54 | 四分叉 W 型 | 细线一分四多出口线束分叉防护 |
备注：D 系列带唇口适配环形连接器 MS-2D/P1-01~10、MS-2D/L1-01~10 等全系列完整尺寸，请联系后台获取完整规格手册；选型务必区分-4/-25/-71 与-12/-100 材料组别，两组别部分端口尺寸存在差异。

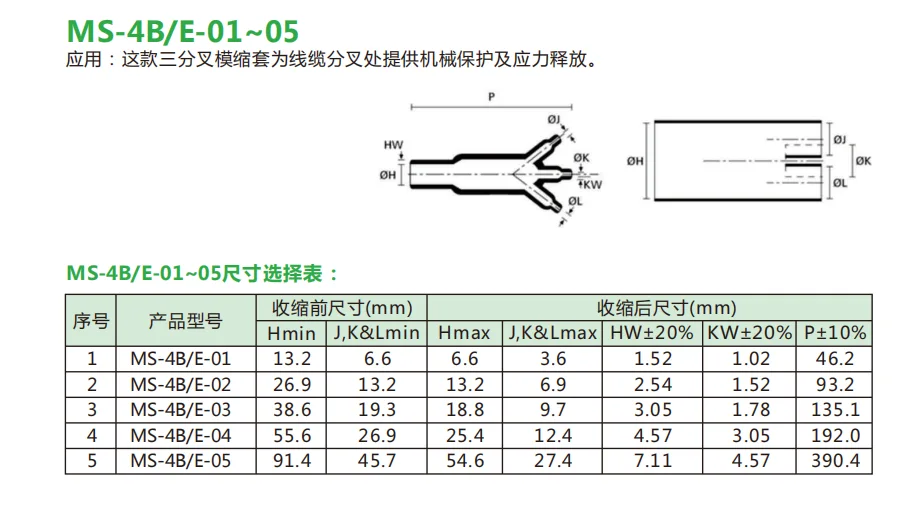

MS-4B-E模缩套型号尺寸规则图
选型避坑要点
很多线束项目出现护套失效，根源并不是产品本身质量，而是前期选型逻辑和装配工艺考虑不周。下面梳理工程实操里高频踩坑点，方便选型阶段提前规避。
线束外径匹配是第一前提
需要分别核算主线束、每一路分支线束装配完成后的外径。模缩套入口尺寸要适配线束装配完成后的最大外径。如果选型尺寸偏大，热熔胶无法充分压紧线束，水汽、油液容易侵入造成密封失效；尺寸偏小则无法穿入线束，强行装配还会刮伤线缆绝缘层。
分支数量与出线角度不可随意替换
直通、Y 型、T 型、一分三、一分四护套结构完全独立，不同分支数量的模缩套不能互相替代。同时出线角度决定线束走线走向，不能依靠外力强行掰弯护套来改变出线方向，会在护套根部形成持续应力，长期振动环境下发生开裂。
材料体系匹配工况，不要只看外形
相同型号可搭配多套基材体系，耐温、耐油、耐磨特性差异巨大，需要结合设备工作环境挑选：
-4：-55~135℃，抗霉柔软通用型，常规室内外通用线束优先选用
-12：-55~200℃，氟橡胶材质，耐高温、耐强溶剂，高温油液场景适配
-25：-55~150℃，半硬耐油材质，接触燃油、液压油点位优选
-71：-55~135℃，半硬耐磨，线束存在摩擦磨损风险的场景
-100：-55~125℃，无卤低烟环保型，密闭舱室、有阻燃环保要求场景
热缩工艺均匀加热，把控热熔胶密封质量
施工阶段优先使用热风枪均匀扫吹加热，定点长时间烘烤会造成护套局部过热烧穿。加热目标不只是让护套收缩成型，更要保证内壁热熔胶受热充分流动，浸润线缆外表面，填满缝隙，实现密封屏障。
连接器尾端预留装配间隙
设计阶段预留充足装配空间，模缩套端口不能挤压连接器尾罩。装配完成后护套持续挤压连接器，会产生静态应力，在高低温循环过程中引发护套开裂。
重要提示：选型表格仅作为工程选型参考，对标 TE Raychem 对应系列仅作选型参考，正式项目落地前，必须完成样件密封、环境验证测试。
本文为线束模缩套选型技术文档，素材同步发布于公众号广东益联。所有参数仅供选型参考，工程使用前须完成样品验证。
