直通与弯头模缩套：连接器尾附件的基础形态

在所有模缩套形态里，直通和弯头是出镜率最高的两种。一根电缆接一个连接器，走线是直的，用直通；转角处空间受限，用弯头。形态看着简单，但同一形态下还分无唇口、带卡位、带外孔等不同结构，配的连接器类型完全不同。这一篇把直通和弯头系列梳理清楚。

一、直通系列：三种结构三个用途

直通模缩套用于电缆与插头连接处的机械保护及应力释放。MS-2A/I系列没有唇口，结构简单，可直接热缩在附件的螺纹上；MS-2D/I系列带卡位，与环形连接器配合使用，可在终端连接时替代电缆外铠甲；MS-2K/I系列带外孔，与连接器一同使用。是否带卡位，决定了能不能与环形连接器、尾罩等结构配合锁紧。

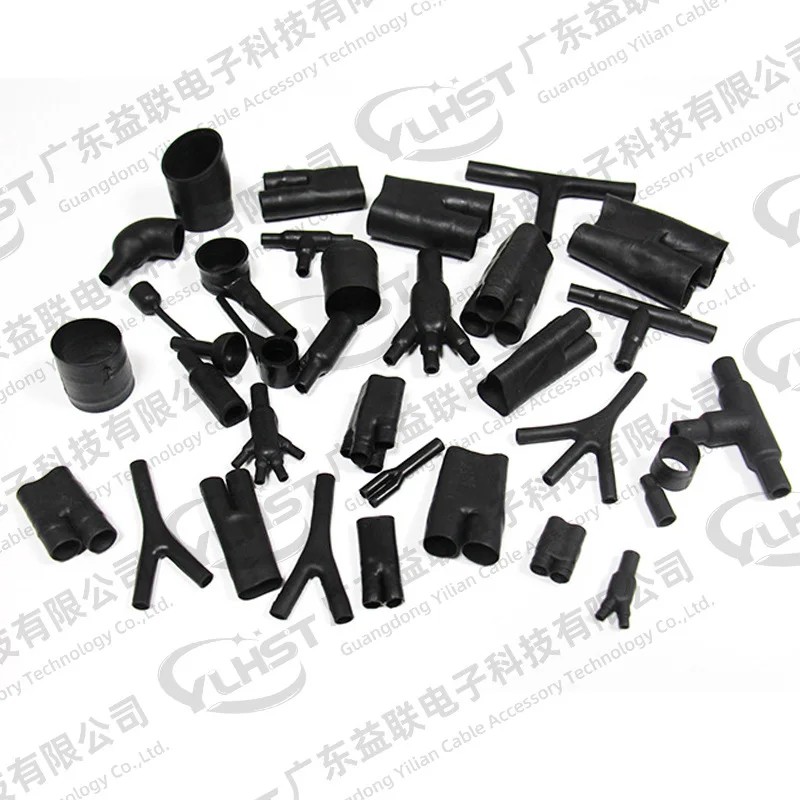

图1 直通、弯头、T型等模缩套产品实拍

二、弯头系列：直角之外还有135度

弯头模缩套用于转角布线部位，避免电缆在连接器根部被过度弯折。MS-2A/C系列是直角弯头、无唇口；MS-2D/C系列直角带唇口，与接收器一同使用；MS-2K/C系列直角带外孔；MS-2D/C1系列是135度弯头带唇口，适合出线角度更平缓的场合。转角越大、弯折越急的位置，越需要弯头来分担应力。

表1 直通与弯头模缩套系列对照

三、唇口、卡位、外孔分别有什么用

唇口是模缩套端口的一圈加厚结构，能与连接器尾罩或接收器形成搭接，提升密封和固定效果；卡位是与环形连接器配套的定位结构，热缩后卡进连接器尾部的槽位，防止轴向窜动；外孔是预留的出线孔，用于需要引出屏蔽层或接地线的场合。是否需要这些结构，取决于连接器型号和布线方式。

四、尺寸表里看什么

直通和弯头的尺寸表主要看两组数据。收缩前尺寸决定能不能套上去：各端口的最大外径要大于电缆外径，留出安装余量。收缩后尺寸决定能不能包紧：各端口的最小内径要小于电缆外径，热缩后才会卡紧不松动。总长度决定覆盖范围：模缩套要完整包住连接器尾部和一段电缆，太短保护不到位。选型时量好电缆外径和连接器尾长，对照规格书尺寸表选最接近的尺寸代号，先试装样品再批量下单。

五、什么时候选弯头

判断标准有三条：出线方向与连接器轴向不一致时，选弯头避免电缆硬折；设备内部空间狭小、直通套不下时，选弯头节省空间；电缆需要贴着设备壳体走线时，弯头能让出线更规整。135度弯头则适合要求弯折更平缓的场合，减少电缆疲劳。

六、颜色与材料别忽略

直通和弯头默认黑色，也可以按需定制其他颜色，用于线束标识区分。材料方面，通用环境选-4抗霉柔软阻燃聚烯烃；需要耐磨耐液时选-71半硬改性聚烯烃；高温油污环境选-12改性氟橡胶。同一个弯头系列，材料不同价格和使用上限都不同，报价和选型单上都要写清楚材料代号，避免到货后才发现性能不匹配。

七、与连接器怎么配

带卡位系列通常标注适用尾罩壳体号，例如MS-2D/I系列对应08号到24号等壳体规格。选型时把连接器型号和尾罩壳体号告诉供应商，按尺寸表核对收缩前后尺寸，即可锁定型号。直通和弯头是模缩套选型的基础课，形态、结构、尺寸三个维度对齐，防护就有保障。

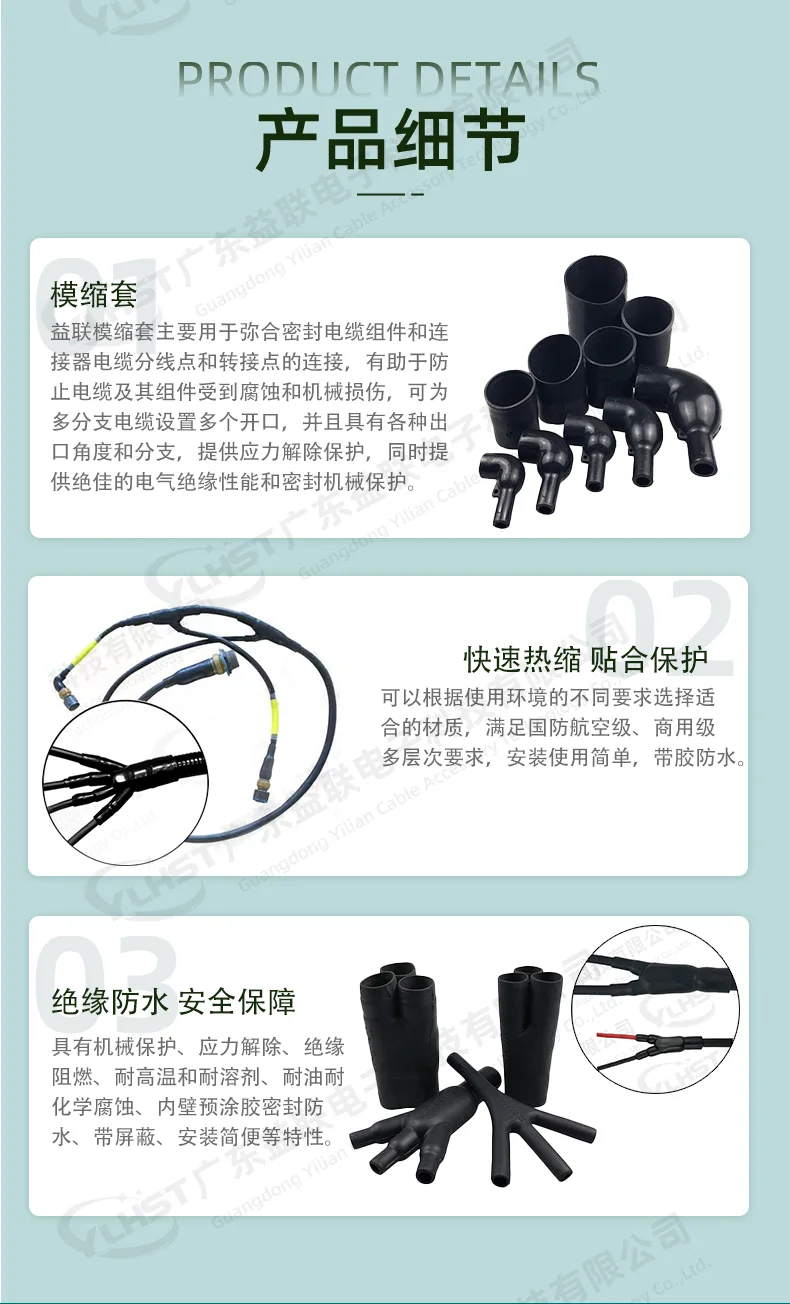

图2 模缩套产品细节与安装效果

八、常见误区提醒

有三个容易踩的坑。一是只看形状不看结构，直通件里无唇口、带卡位、带外孔对应不同连接器类型，混用会导致锁紧失效。二是弯头角度选错，该用135度的地方用了90度，电缆被硬掰出多余应力。三是把弯头当成普通直角弯管用，忽略了唇口与连接器的搭接密封。形态、结构、角度三个维度对齐，直通和弯头的防护才算配到位。
