3叉4叉5叉模缩套：多分支线束分叉防护实战指南

一根电缆分出三根、四根甚至更多分支，这在传感器网络、电源分配、储能和充电设备里很常见。分支越多，分叉点越难处理：普通热缩管套不上，缠胶带又不牢。多开口模缩套就是为这类场景准备的，按分支数选对应开口数，按线径选尺寸，按环境选材料。

一、什么时候需要三叉以上

典型场景有三类：一是多芯电缆在末端分线，一根主缆分出三路以上传感器线；二是电源分配节点，一路进线分出多路出线；三是控制柜和充电设备内部，线束在端子排前分散成多根分支。分支数量达到三路以上，且分叉点需要密封防护时，就轮到多开口模缩套上场了。

二、开口数就是分支数

模缩套型号最前面的数字就是开口总数。四开口的MS-4A/E，一个进线口加三个出线口，正好覆盖一进三出；MS-4B/E是1比3分叉的圆肚型，主干一个口、三个分支口；五开口的MS-5A/W和MS-5B/W覆盖一进四出。开口数选错，要么套不进去，要么多一个口无法密封，所以第一步一定是数清楚分支数。

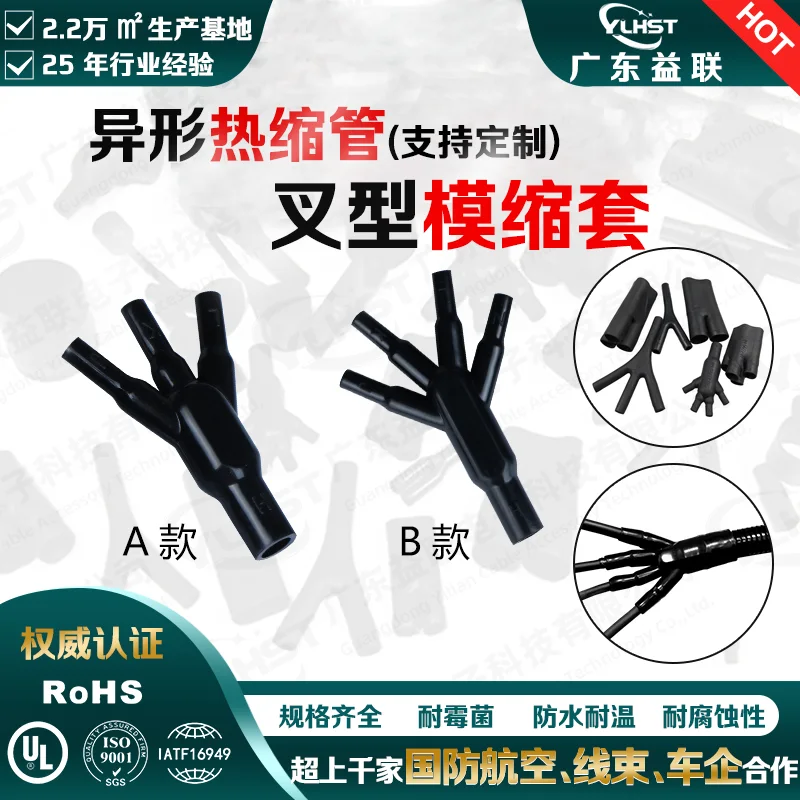

图1 叉型模缩套（A款、B款）产品图表1 多开口模缩套系列对照

三、与电缆分支器的区别

有人会把多开口模缩套和电缆分支器混为一谈。分支器是金属或工程塑料的分线结构，用于在主干线上引出支线，本身不提供密封；模缩套是热缩成型的护套，作用是把分叉点包覆密封，两者经常搭配使用，但功能不同。分叉点需要电气密封和机械保护时，用模缩套；需要可拆分的接线结构时，用分支器。搞清这一步，方案里就不会少装或多装。

四、实战场景这样用

以储能柜为例：柜内电池模组传感器线束常采用一进三出的分叉结构，选MS-4B/E系列，材料用-100无卤阻燃聚烯烃，满足低烟环保要求；充电桩内部电源分配线束选MS-5B/W，材料用-12改性氟橡胶，兼顾耐温和耐油；控制柜端子排前的多分支线束，如果线径细，选MS-4A/E或MS-5A/W即可。

再补充两个细节。一是1比3分叉的含义：主干一个开口，三个分支开口，分支与主干的比例约1比3，这类件通常用在主线粗、支线细的场合，收缩后支线端口贴合细线、主干端口包住粗线。二是多开口件的加热顺序：务必从主干大端口开始，螺旋推进到各分支小端口，让热熔胶从内到外逐段溢出；如果先热分支，胶液可能被挤到主干端口一侧，造成局部缺胶。

五、安装要点

多开口模缩套的安装比直通件讲究一些。先把各分支线穿过对应开口，确认分支顺序无误；然后打磨清洁分叉部位，无预涂胶时缠两到三层热熔胶带；加热时用热风枪从大端口开始，沿360度螺旋方向向各小端口推进，直到内层热熔胶融化外溢；冷却到常温再移动，最后检查每个开口都包紧、胶都溢出。

六、选型清单

动手前按五步核对：数分支数选开口数；量各端口电缆外径选尺寸代号；确认分叉角度（垂直分叉选E/W类，斜角分叉可参考V系列）；按环境温度选材料；按密封要求确认预涂胶。全部对上了，再下样品试用，稳妥。

图2 模缩套安装与分叉保护细节图

七、常见误区提醒

多开口件最容易犯的错有三个。一是开口数数错，把一进三出当成一进四出，少订一个开口，到货套不上。二是只看主干端口不看分支端口，分支线径细、端口套不紧，密封留漏洞。三是忽略角度，分支线走向倾斜的场合硬用垂直分叉件，收缩后褶皱、贴合差。每根分支量好外径、看清走向再下单，多开口件的钱才花得值。

如需选型建议、索取样品或获取规格承认书与出厂检验报告，欢迎访问 MS 模缩套产品页（/ms-heat-shrink-molded-cable-boot/）或联系益联技术团队。
