MS 3/4/5 叉多分支模缩套（3B/V1 · 4A/E · 4B/E · 5A/W · 5B/W）
- 产品型号
- MS-3B/V1、MS-4A/E、MS-4B/E、MS-5A/W、MS-5B/W
- 产品类型
- 多分支模缩套（电缆异型护套）
- 结构
- 3 叉 / 4 叉 / 5 叉分叉
- 材料代号
- -4 / -12 / -25 / -71 / -100
- 安装温度
- 150℃～220℃（按材料代号）
- 密封方式
- 内壁预涂热熔胶（/42、/86、/225、/180）
- 适用内径
- 收缩前 13.2～99.8 mm（按型号）
- 颜色
- 黑色
- 参考标准
- JB/T 7829-2006
产品简介
多分支模缩套用于主线分出 3～5 支的线束分叉处，一次加热完成包覆、密封与应力释放。MS-3B/V1 为圆肚 3 叉，MS-4A/E 面向细线细缆 4 叉，MS-4B/E 为 1:3 分叉，MS-5A/W 与 MS-5B/W 覆盖 5 叉结构。
应用领域
- 3 叉线束分叉
- 4 叉线束分叉
- 5 叉线束分叉
- 航空线束
- 轨道交通线束
- 工程机械线束
材料选择表
五种材料代号，按工作温度与介质环境选择
左右滑动查看完整表格
| 材料编号 | 材料名称 | 预涂胶号 | 热熔胶号 |
|---|---|---|---|
| -4 | 柔软聚烯烃 | /42 或 /86 | s-1017 或 s-1048 |
| -12 | 氟橡胶 | — | S-1255-04 |
| -25 | 抗溶液橡胶 | /42 或 /86 或 /225 | S-1017 或 s-1048 |
| -71 | 半硬改性聚烯烃 | /42 或 /86 或 /225 | S-1017 或 s-1048 |
| -100 | 无卤低灾害聚烯烃 | /86 或 180 | S-1030 或 s-1048 |
性能指标
左右滑动查看完整表格
| 材料代号 | 材料类别 | 硬度（邵氏A） | 工作温度 | 安装温度 | 材料特性 |
|---|---|---|---|---|---|
| -4 | 抗霉柔软阻燃聚烯烃 | 82±2 | -55℃～135℃ | 150℃ | 抗霉、特别柔软、阻燃、耐磨、耐液 |
| -12 | 改性氟橡胶 | 87±2 | -55℃～200℃ | 220℃ | 柔软、阻燃、耐热，优良的耐油和耐溶液性能 |
| -25 | 抗溶液橡胶 | 92±2 | -55℃～150℃ | 175℃ | 半硬、阻燃、抗化学腐蚀、耐磨、耐液、耐热 |
| -71 | 半硬改性聚烯烃 | 90±2 | -55℃～135℃ | 150℃ | 半硬、阻燃、耐液、耐热、耐磨 |
| -100 | 无卤阻燃聚烯烃 | 90±2 | -30℃～120℃ | 150℃ | 无卤、阻燃、低烟、环保 |
MS-3B/V1-01～05 尺寸选择表
共 5 个规格
左右滑动查看完整表格
| 序号 | 产品型号 | 收缩前尺寸 | 收缩后尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hmin | Jmin | Kmin | Hmax | Jmax | Kmax | HW&JW±20% | KW±20% | P±10% | ||
| 1 | MS-3B/V1-01 | 13.2 | 13.2 | 6.6 | 6.9 | 6.9 | 3.6 | 1.52 | 1.02 | 49.3 |
| 2 | MS-3B/V1-02 | 26.9 | 26.9 | 6.6 | 12.7 | 12.7 | 3.6 | 2.54 | 1.02 | 92.5 |
| 3 | MS-3B/V1-03 | 26.9 | 26.9 | 13.2 | 13.7 | 13.7 | 6.1 | 2.54 | 1.52 | 144.8 |
| 4 | MS-3B/V1-04 | 55.6 | 55.6 | 13.2 | 26.9 | 26.9 | 6.9 | 4.57 | 1.52 | 184.9 |
| 5 | MS-3B/V1-05 | 55.6 | 55.6 | 26.9 | 26.9 | 26.9 | 13.7 | 4.57 | 2.54 | 203.5 |
MS-4A/E-01～04 尺寸选择表
共 4 个规格
左右滑动查看完整表格
| 序号 | 产品型号 | 收缩前尺寸 | 收缩后尺寸 | ||||
|---|---|---|---|---|---|---|---|
| Hmin | J,K&Lmin | Hmax | J,K&Lmax | W±20% | P±10% | ||
| 1 | MS-4A/E-01 | 19.8 | 13.2 | 6.6 | 6.6 | 1.0 | 85.9 |
| 2 | MS-4A/E-02 | 34.3 | 20.6 | 11.4 | 11.4 | 1.3 | 135.6 |
| 3 | MS-4A/E-03 | 60.2 | 36.1 | 20.1 | 20.1 | 1.5 | 207.3 |
| 4 | MS-4A/E-04 | 99.8 | 54.9 | 33.3 | 33.3 | 1.8 | 294.6 |
MS-4B/E-01～05 尺寸选择表
共 5 个规格
左右滑动查看完整表格
| 序号 | 产品型号 | 收缩前尺寸 | 收缩后尺寸 | |||||
|---|---|---|---|---|---|---|---|---|
| Hmin | J,K&Lmin | Hmax | J,K&Lmax | HW±20% | JW,KWLW±20% | P±10% | ||
| 1 | MS-4B/E-01 | 13.2 | 6.6 | 6.6 | 3.6 | 1.52 | 1.02 | 46.2 |
| 2 | MS-4B/E-02 | 26.9 | 13.2 | 13.2 | 6.9 | 2.54 | 1.52 | 93.2 |
| 3 | MS-4B/E-03 | 38.6 | 19.3 | 18.8 | 9.7 | 3.05 | 1.78 | 135.1 |
| 4 | MS-4B/E-04 | 55.6 | 26.9 | 25.4 | 12.4 | 4.57 | 3.05 | 192.0 |
| 5 | MS-4B/E-05 | 91.4 | 45.7 | 54.6 | 27.4 | 7.11 | 4.57 | 390.4 |
MS-5A/W-01～04 尺寸选择表
共 4 个规格
左右滑动查看完整表格
| 序号 | 产品型号 | 收缩前尺寸 | 收缩后尺寸 | |||||
|---|---|---|---|---|---|---|---|---|
| Hmin | J,K,L&Nmin | Hmax | J,K,L&Nmax | W±20% | R±10% | P±10% | ||
| 1 | MS-5A/W-01 | 17.5 | 7.8 | 6.5 | 3.0 | 1.02 | 40 | 88 |
| 2 | MS-5A/W-02 | 27 | 12 | 16 | 4.5 | 1.35 | 50 | 105 |
| 3 | MS-5A/W-03 | 41 | 18 | 18 | 6.5 | 1.55 | 65 | 130 |
| 4 | MS-5A/W-04 | 45 | 20 | 23 | 7.5 | 1.75 | 75 | 160 |
MS-5B/W-01～06 尺寸选择表
共 6 个规格
左右滑动查看完整表格
| 序号 | 产品型号 | 收缩前尺寸 | 收缩后尺寸 | |||||
|---|---|---|---|---|---|---|---|---|
| Hmin | J,K,L&min | Hmax | J,K,L&max | HW±20% | W±20% | P±10% | ||
| 1 | MS-5B/W-01 | 13.2 | 6.6 | 6.9 | 3.4 | 1.52 | 1.02 | 24.1 |
| 2 | MS-5B/W-02 | 19.3 | 9.4 | 9.7 | 5.3 | 1.78 | 1.02 | 35.6 |
| 3 | MS-5B/W-03 | 19.3 | 13.2 | 9.7 | 6.9 | 1.78 | 1.52 | 49.3 |
| 4 | MS-5B/W-04 | 26.9 | 13.2 | 13.0 | 6.9 | 2.54 | 1.52 | 49.3 |
| 5 | MS-5B/W-05 | 38.6 | 19.3 | 18.5 | 9.7 | 3.05 | 1.78 | 71.9 |
| 6 | MS-5B/W-06 | 55.6 | 26.9 | 26.7 | 13.0 | 4.57 | 2.54 | 101.6 |
使用方法
以下为图册参考工艺，适用于带预涂胶与不带预涂胶两种模缩套；批量施工前请按连接器、线径与材料代号做首件确认。
- 01
选型与外观检查
按要求选择对应的模缩套型号和规格，查看模缩套外观与两端端口大小，不应有缺口，表面光滑、无缺陷。
- 02
表面处理
确定需要使用模缩套的部位，对使用部位进行打磨和清洁。使用不带预涂胶的模缩套时，需在使用部位缠包 2～3 层热熔胶带。
- 03
加热收缩
在使用部位套上模缩套，用热风枪从大端口开始加热收缩，固定后按 360° 螺旋方式慢慢向小端口加热，直到小端口完全收缩、内层热熔胶融化并外溢。
- 04
冷却定型
收缩后的模缩套冷却到常温状态再移动。需要快速移动线缆时，可用湿布冷却至常温。
- 05
质量检查
两端应完全包紧使用位置并有热熔胶溢出，不出现隙缝、气泡、表面裂痕或老化现象。
加热温度按材料代号控制：-4 / -71 / -100 约 150℃，-25 约 175℃，-12 约 220℃。加热应均匀，避免局部过烧。
适用环境与行业方案
按连接器形式、线束走向与使用环境选择结构，以下场景为工程选型参考。
主干分出多支
机上线束从主干分出多路设备支线，多叉护套一次包覆多个分叉点，减重并提升一致性。
- 3B/V1 为圆肚 3 叉
- 4A/E 面向细线细缆
车厢与车下设备
长线束沿途分出多路支线，多叉护套减少胶带与扎带数量，便于检修识别。
- 4B/E 为 1:3 分叉
- -25 材料耐油污与清洗剂
甲板与舱室分线
盐雾与油污环境下，多分支护套为分叉点提供密封与机械保护。
- -25 抗溶液橡胶
- 按支线数量选择 3/4/5 叉
底盘与工作装置
振动与粉尘环境下，多叉护套固定分支走向，降低分叉点磨损。
- -71 半硬材料提升耐磨
- 预留分支活动余量
选型提示
先数开口数
3 叉选 3B/V1；4 叉选 4A/E 或 4B/E；5 叉选 5A/W 或 5B/W。开口数必须与线束分支数一致。
区分 4A/E 与 4B/E
4A/E 面向细线细缆，4B/E 为 1:3 分叉结构；按主线与各支线外径、分支方向选择。
核对主线与支线
主线端口为 H/J，支线端口为 K/L/N 等；每个端口都应能套入并收缩抱紧。
按环境选材料
高温选 -12；油污与化学介质选 -25；需要无卤低烟时选 -100。

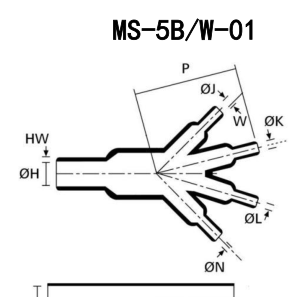

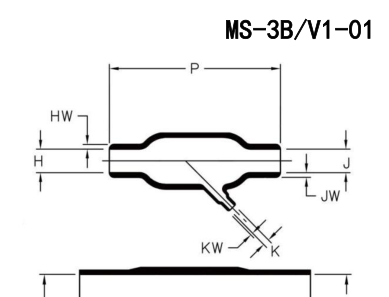

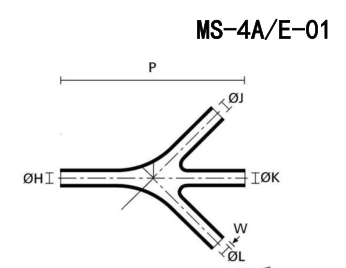

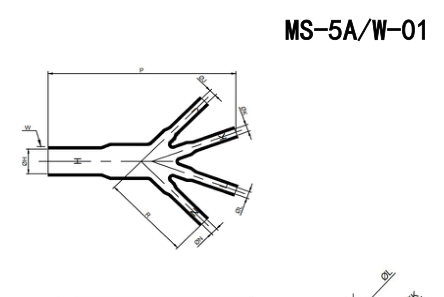

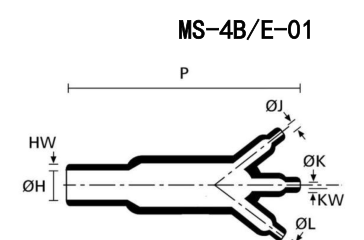

尺寸单位为 mm。Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头；结构代号与尺寸标注以对应结构图为准。
