MS Y 型分叉模缩套（3A/Y · 3B/Y · 3B/V2 · 4C/V） 产品图片
MS 模缩套

MS Y 型分叉模缩套（3A/Y · 3B/Y · 3B/V2 · 4C/V）

温度范围
-55℃～200℃（按材料代号）
产品特性
分叉圆角过渡，避免磨损线束
产品型号
MS-3A/Y、MS-3B/Y、MS-3B/V2、MS-4C/V
产品类型
Y 型分叉模缩套（电缆异型护套）
结构
Y 型分叉；3B/V2、4C/V 为 30° 分叉
材料代号
-4 / -12 / -25 / -71 / -100
安装温度
150℃～220℃（按材料代号）
密封方式
内壁预涂热熔胶（/42、/86、/225、/180）
适用内径
收缩前 12～83.3 mm（按型号）
颜色
黑色
参考标准
JB/T 7829-2006

产品简介

Y 型分叉模缩套用于电缆分叉处的机械保护及应力释放。MS-3A/Y 面向细线，MS-3B/Y 为圆肚 Y 型，MS-3B/V2 为 30° Y 型分叉，MS-4C/V 为双头 30° Y 型分叉，适合主线分出两支的线束结构。

应用领域

  • 线束分叉过渡
  • 汽车线束
  • 无人机与航模
  • 工业机器人
  • 家电内部配线
  • 航空与军工线束
下载规格书 申请试样

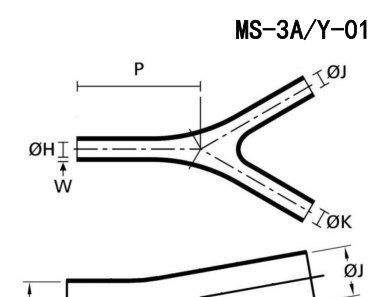

MS-3A/Y 结构示意图
MS-3A/Y 结构示意图：Y 型分叉 · 细线 尺寸代号与下方尺寸选择表一一对应，单位 mm。

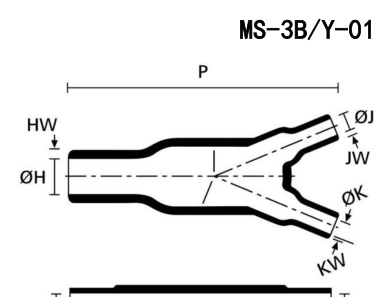

MS-3B/Y 结构示意图
MS-3B/Y 结构示意图：Y 型分叉 · 圆肚 尺寸代号与下方尺寸选择表一一对应，单位 mm。

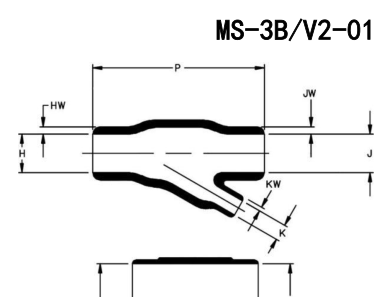

MS-3B/V2 结构示意图
MS-3B/V2 结构示意图：30° Y 型分叉 尺寸代号与下方尺寸选择表一一对应，单位 mm。

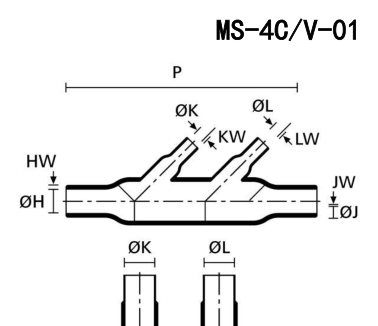

MS-4C/V 结构示意图
MS-4C/V 结构示意图：双头 30° Y 型分叉 尺寸代号与下方尺寸选择表一一对应，单位 mm。

材料选择表

五种材料代号，按工作温度与介质环境选择

左右滑动查看完整表格

材料编号材料名称预涂胶号热熔胶号
-4柔软聚烯烃/42 或 /86s-1017 或 s-1048
-12氟橡胶—S-1255-04
-25抗溶液橡胶/42 或 /86 或 /225S-1017 或 s-1048
-71半硬改性聚烯烃/42 或 /86 或 /225S-1017 或 s-1048
-100无卤低灾害聚烯烃/86 或 180S-1030 或 s-1048

性能指标

左右滑动查看完整表格

材料代号材料类别硬度（邵氏A）工作温度安装温度材料特性
-4抗霉柔软阻燃聚烯烃82±2-55℃～135℃150℃抗霉、特别柔软、阻燃、耐磨、耐液
-12改性氟橡胶87±2-55℃～200℃220℃柔软、阻燃、耐热，优良的耐油和耐溶液性能
-25抗溶液橡胶92±2-55℃～150℃175℃半硬、阻燃、抗化学腐蚀、耐磨、耐液、耐热
-71半硬改性聚烯烃90±2-55℃～135℃150℃半硬、阻燃、耐液、耐热、耐磨
-100无卤阻燃聚烯烃90±2-30℃～120℃150℃无卤、阻燃、低烟、环保

MS-3A/Y-01～04 尺寸选择表

共 4 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxW±20%P±10%
1MS-3A/Y-0119.813.213.26.66.66.61.040.6
2MS-3A/Y-0234.322.922.911.411.411.41.363.0
3MS-3A/Y-0360.240.140.120.120.120.11.594.7
4MS-3A/Y-0483.354.954.933.333.333.31.8133.9

MS-3B/Y-01～04 尺寸选择表

共 5 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxHW±20%JW&KW±20%P±10%
1MS-3B/Y-0012.06.06.04.53.33.30.950.6535.3
2MS-3B/Y-0113.26.66.65.53.33.31.521.0247.2
3MS-3B/Y-0226.913.213.212.46.16.12.541.5285.1
4MS-3B/Y-0338.626.926.918.012.412.43.052.54135.2
5MS-3B/Y-0455.631.231.225.912.712.74.572.54158.3

MS-3B/V2-01～05 尺寸选择表

共 3 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxHW&JW±20%KW±20%P±10%
1MS-3B/V2-0130.530.520.315.715.710.72.541.7882.6
2MS-3B/V2-0235.635.615.218.318.38.62.541.5263.5
3MS-3B/V2-0335.635.610.218.818.85.32.791.5261.0

MS-4C/V-01 尺寸选择表

共 1 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminLminHmaxJmaxKmaxLmaxP±10%HW&JW±20%KW&LW±20%
1MS-4C/V-0130.430.412.712.715.215.26.46.488.92.51.3
注：尺寸单位为 mm；表中 Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头。选型以连接器尾罩、线径与材料代号为准。
Molded Boots

使用方法

以下为图册参考工艺，适用于带预涂胶与不带预涂胶两种模缩套；批量施工前请按连接器、线径与材料代号做首件确认。

  1. 01

    选型与外观检查

    按要求选择对应的模缩套型号和规格，查看模缩套外观与两端端口大小，不应有缺口，表面光滑、无缺陷。

  2. 02

    表面处理

    确定需要使用模缩套的部位，对使用部位进行打磨和清洁。使用不带预涂胶的模缩套时，需在使用部位缠包 2～3 层热熔胶带。

  3. 03

    加热收缩

    在使用部位套上模缩套，用热风枪从大端口开始加热收缩，固定后按 360° 螺旋方式慢慢向小端口加热，直到小端口完全收缩、内层热熔胶融化并外溢。

  4. 04

    冷却定型

    收缩后的模缩套冷却到常温状态再移动。需要快速移动线缆时，可用湿布冷却至常温。

  5. 05

    质量检查

    两端应完全包紧使用位置并有热熔胶溢出，不出现隙缝、气泡、表面裂痕或老化现象。

加热温度按材料代号控制：-4 / -71 / -100 约 150℃，-25 约 175℃，-12 约 220℃。加热应均匀，避免局部过烧。

Molded Boots

适用环境与行业方案

按连接器形式、线束走向与使用环境选择结构，以下场景为工程选型参考。

汽车线束

主干分成两支

车门、座椅或传感器线束需要从主干分成两支，Y 型护套以圆角过渡，减少分叉点磨损。

  • 3B/Y 圆肚结构适合较粗线束
  • -25 材料耐油污与清洗剂
无人机

机身到机臂分线

机身线束分向两侧机臂，轻量化与可靠性要求高，Y 型护套减少胶带与绑扎。

  • 3A/Y 适合细线
  • 3B/V2 的 30° 分叉贴合机臂走向
家电与电气

内部配线分叉

家电内部空间小、线径细，Y 型护套让分叉点绝缘与机械保护一次完成。

  • -4 柔软材料适应狭小空间
  • 可按线径选择小规格
工业机器人

关节与末端分线

末端执行器线束分出两支，Y 型护套提供圆角过渡，降低反复弯折的应力。

  • 选择柔软材料
  • 预留关节运动余量
Molded Boots

选型提示

确认分叉角度

两支同向、需要圆角过渡时选 Y 型；3B/V2 与 4C/V 为 30° 分叉，适合更平顺的走向；4C/V 为双头 30° 结构。

区分 3A 与 3B

3A/Y 面向细线，3B/Y 为圆肚 Y 型，端口与长度更适合较粗线束。

匹配三个端口

主线进、两支出共三个端口，分别对应 H/J/K；按线束外径选择，收缩后应形成抱紧。

按环境选材料

户外与油污环境选 -25；高温选 -12；需要低烟无卤时选 -100。

尺寸单位为 mm。Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头；结构代号与尺寸标注以对应结构图为准。

Product Finder

查找产品

按型号、产品名、应用关键词或下拉条件快速筛选在售产品系列

按材质横向对比 →

查看全部产品 →
共找到 46 个产品型号
K125柔软阻燃聚烯烃环保单壁热缩管

K125 单壁热缩管

工作温度 -55℃～125℃，收缩比 2:1，柔软有光泽、收缩快，适用于线材加工、扎束绝缘、端末绝缘及农用机械表面防护。

  • 材质聚烯烃
  • 耐温-55℃～125℃
  • 收缩比2:1
查看详情
替代 TE RNF-100 / RNF-3000K135 军标单壁热缩管（YJK135）

K135 军标单壁热缩管

工作温度 -55℃～135℃，收缩比 2:1、3:1，符合 AMS-DTL-23053/5，柔软高阻燃、绝缘防腐蚀，用于线缆端末保护、焊点绝缘及电子元器件包覆。

  • 材质辐照交联聚烯烃
  • 耐温-55℃~135℃
  • 收缩比2:1 / 3:1
查看详情
DWL-2双壁带胶热缩管3倍|4倍收缩

DWL-2 双壁含胶热缩管

收缩比 ≥3:1，工作温度 -55℃～125℃，标准壁厚结构，密封防水防腐，符合 RoHS，适用于线缆连接保护、通信电缆及管道金属密封防锈。

  • 材质外层聚烯烃+内层热熔胶层
  • 耐温-55℃～125℃
  • 收缩比3:1 / 4:1
查看详情
替代 TE ATUM 3:1YJDWL-1 军标高收缩比含胶聚烯烃热收缩套管3:1,4:1

YJDWL-1 军标双壁管

收缩比 3:1、4:1，工作温度 -55℃～135℃，符合 AMS-DTL-23053/4 美军标，热熔胶层密封防水防潮，用于航天军工、汽车及通讯线束密封保护。

  • 材质外层聚烯烃+内层热熔胶层
  • 耐温-55℃～135℃
  • 收缩比3:1 / 4:1
查看详情
替代 TE ATUM 3:1YJDWL-5 半硬聚烯烃含胶中壁热收缩套管

YJDWL-5 中壁含胶管

收缩比 3:1，工作温度 -55℃～110℃，含胶密封防水、防腐阻燃，符合 RoHS，用于通信电缆、管道金属密封防锈及线缆端末绝缘保护。

  • 材质聚烯烃
  • 耐温-55℃～110℃
  • 收缩比3:1
查看详情
替代 TE ATUM 4:1YJDWL-6 聚烯烃加厚含胶厚壁热收缩套管

YJDWL-6 厚壁含胶管

收缩比 ≥3:1，工作温度 -55℃～110℃，加厚厚壁结构、机械性能优异，密封防水防腐，符合 RoHS，适用于线缆连接保护、通信电缆及管道金属密封防锈。

  • 材质聚烯烃
  • 耐温-55℃～110℃
  • 收缩比3:1 / 4:1
查看详情
FAQ

常见问题

选型、安装与定制的高频问题，点击展开查看

Y 型模缩套包含哪些系列？
包括 MS-3A/Y（01～04）、MS-3B/Y（01～04）、MS-3B/V2（01～05）与 MS-4C/V（01）。其中 3B/V2 为 30° Y 型，4C/V 为双头 30° Y 型。
Y 型和 T 型有什么区别？
Y 型的主线与两支呈 Y 形分开，分叉处为圆角过渡；T 型的支线垂直于主线。按线束实际走向选择，不能互换。
3A/Y 和 3B/Y 怎么选？
3A/Y 面向细线，3B/Y 为圆肚结构，适合较粗线束与更大分叉空间。按主线与支线外径、可用长度确定。
4C/V 的双头 30° 是什么结构？
MS-4C/V 为双头 30° Y 型分叉模缩套，提供 H/J/K/L 四个端口尺寸，适合主线分出两支且需要双头过渡的线束。
安装时如何避免分叉处起皱？
先套到位再加热，从大端口向分叉处均匀加热，分叉圆角处不要局部过烧；冷却前不要强行弯折。
可以按线束走向定制吗？
可按主线与支线外径、分叉角度与出线方向选型，支持来图开模。提供线束三维走向或分支图可确认结构。
