YJD-436 热缩压接端子

温度范围

-55℃～150℃

执行标准

SAE AS81824 / MIL-S-81824/1

产品编号: YJD-436
产品类型: 热收缩压接端子
端子材质: 镀锡/镀镍铜端子
规格系列: 36/37/38 及多线束型
结构: 铜压接端子 + 透明热缩密封套管

产品简介

由镀锡、镀镍铜压接端子和可热收缩透明密封套管组成，体积小、重量轻、安装成本低，适用于航空航天等高可靠性领域的导线连接。

应用领域

航空航天线束
军工装备线束
高可靠性电气连接
控制柜与设备内部接线
民用线束接线
导线修复与接续

下载规格书申请试样

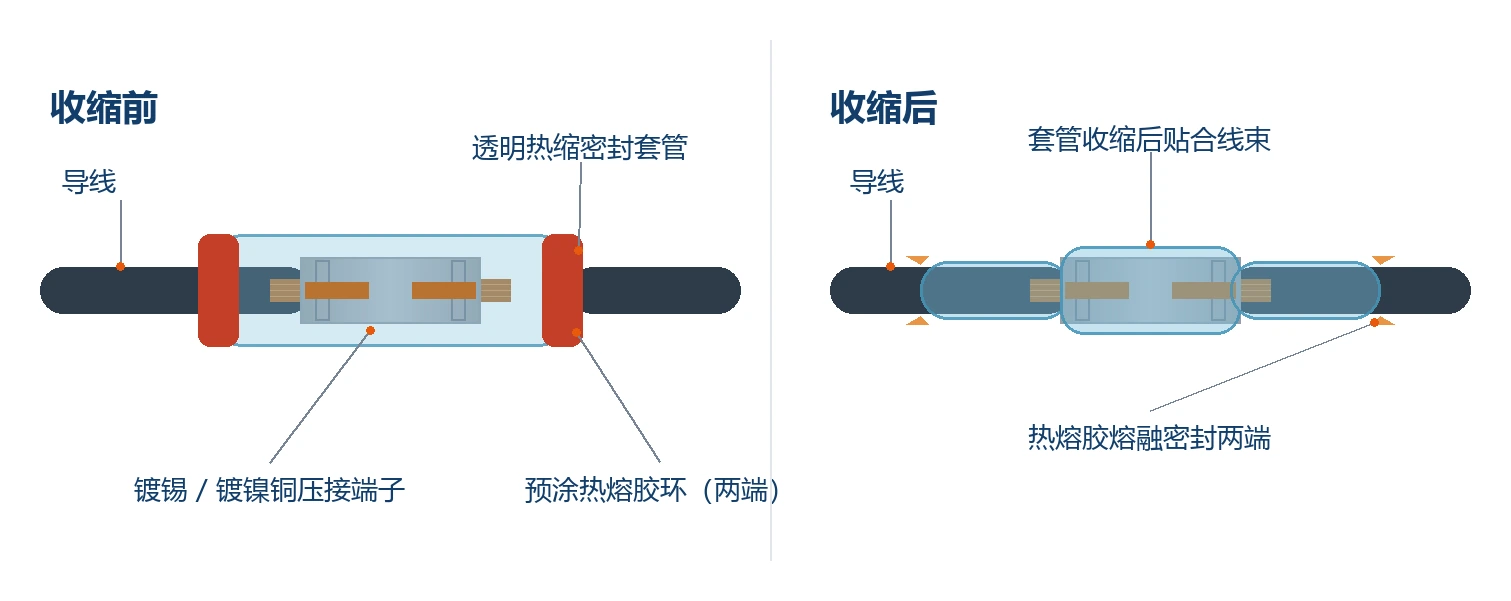

YJD-436 热缩压接端子结构示意图 — **YJD-436 结构示意：导线、铜压接端子与透明热缩密封套管（收缩前 / 收缩后）** 透明套管收缩后包覆压接区与两侧导线，预涂热熔胶在两端熔融形成密封。

性能对比

同类产品通用性能对比，供选型参考

对比项	YJD-436 系列	YJD-200 系列
工作温度	-55℃~150℃	-55℃~200℃
端子材质	镀锡/镀镍铜端子	镀锡/镀镍铜端子
规格系列	36/37/38 及多线束型	82/83/84 及多线束型
适用场合	常规航空航天、电子设备	高温发动机舱、高温环境
标准	SAE AS81824	SAE AS81824

规格尺寸

共 9 个规格

左右滑动查看完整表格

规格型号（镀锡 / 镀镍）	压接范围 (mm²)	端子一侧密封件 Ø (mm)	端子一侧最多线缆数	端子另一侧密封件 Ø (mm)	端子另一侧最多线缆数
YJD-436-36（红） / YJD-436-82（红）	0.15-0.75	Ø2.16	2	Ø2.16	2
YJD-436-37（蓝） / YJD-436-83（蓝）	0.39-1.34	Ø2.79	2	Ø2.79	2
YJD-436-38（黄） / YJD-436-84（黄）	0.95-3.37	Ø4.32	2	Ø4.32	2
YJD-436-0110（红） / YJD-436-85（红）	0.15-0.75	Ø2.16	6（每孔最多 2 根）	Ø4.08	2
YJD-436-52（蓝） / YJD-436-86（蓝）	0.39-1.34	Ø2.36	6（每孔最多 2 根）	Ø4.08	2
YJD-436-53（黄） / YJD-436-87（黄）	0.95-3.37	Ø2.36	6（每孔最多 2 根）	Ø4.08	2
YJD-436-0115（红） / YJD-436-88（红）	0.15-0.75	Ø2.36	6（每孔最多 2 根）	Ø2.36	6（每孔最多 2 根）
YJD-436-42（蓝） / YJD-436-89（蓝）	0.39-1.34	Ø2.36	6（每孔最多 2 根）	Ø2.36	6（每孔最多 2 根）
YJD-436-43（黄） / YJD-436-90（黄）	0.95-3.37	Ø2.36	6（每孔最多 2 根）	Ø2.36	6（每孔最多 2 根）
