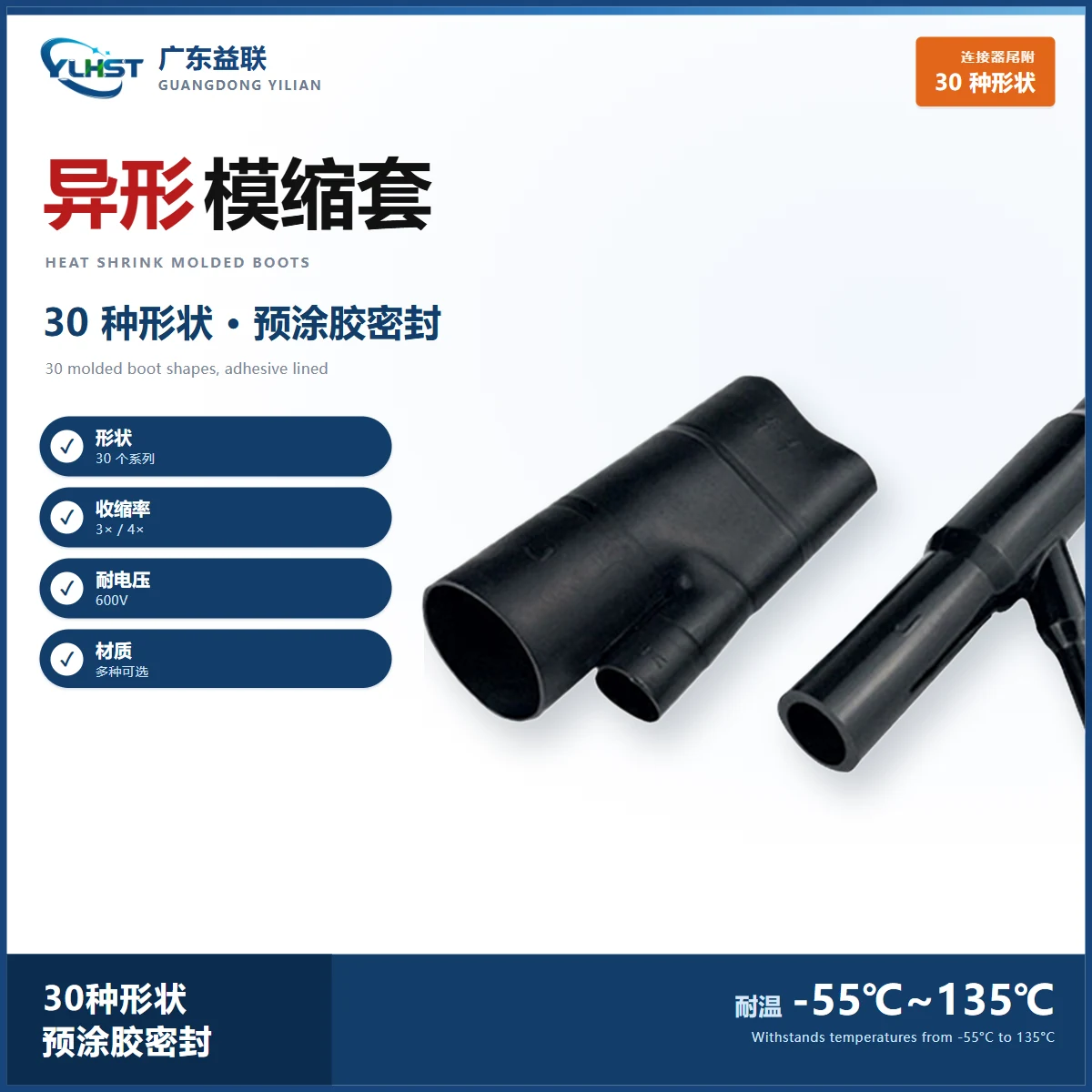

MS 弯头型模缩套（2A/C · 2D/C · 2K/C · 2D/C1） 产品图片
MS 模缩套

MS 弯头型模缩套（2A/C · 2D/C · 2K/C · 2D/C1）

温度范围
-55℃～200℃（按材料代号）
产品特性
弯头成型，保护电缆弯曲半径
产品型号
MS-2A/C、MS-2D/C、MS-2K/C、MS-2D/C1
产品类型
弯头型模缩套（电缆异型护套）
结构
90° 弯头；2D/C1 为 135° 弯头带唇口
材料代号
-4 / -12 / -25 / -71 / -100
安装温度
150℃～220℃（按材料代号）
密封方式
内壁预涂热熔胶（/42、/86、/225、/180）
适用内径
收缩前 17.8～87.6 mm（按型号）
颜色
黑色
参考标准
JB/T 7829-2006

产品简介

弯头型模缩套为连接器尾附件提供 90° 或 135° 出线，避免电缆在狭小空间内被迫弯折。MS-2A/C 为无唇口直角结构，MS-2D/C 为直角带唇口结构，MS-2K/C 带外孔，MS-2D/C1 为 135° 弯头带唇口型，与环形连接器配合使用。

应用领域

  • 机柜狭小空间出线
  • 90° 弯头尾附件
  • 135° 弯头连接器
  • 屏蔽环连接器
  • 航空航天线束
  • 轨道交通设备
下载规格书 申请试样

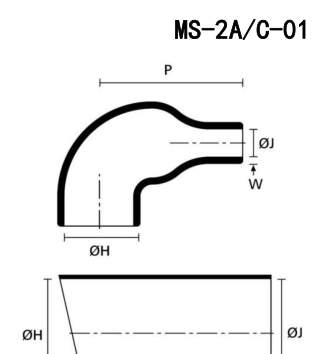

MS-2A/C 结构示意图
MS-2A/C 结构示意图：90° 弯头 · 无唇口 尺寸代号与下方尺寸选择表一一对应，单位 mm。

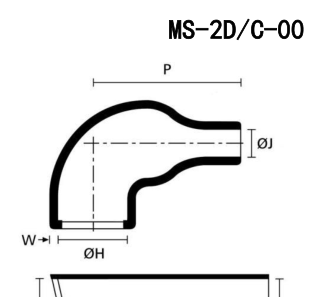

MS-2D/C 结构示意图
MS-2D/C 结构示意图：90° 弯头 · 带唇口 尺寸代号与下方尺寸选择表一一对应，单位 mm。

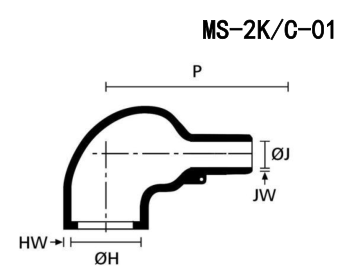

MS-2K/C 结构示意图
MS-2K/C 结构示意图：90° 弯头 · 带外孔 尺寸代号与下方尺寸选择表一一对应，单位 mm。

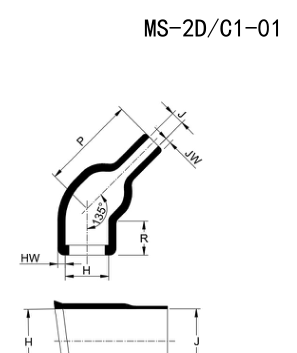

MS-2D/C1 结构示意图
MS-2D/C1 结构示意图：135° 弯头 · 带唇口 尺寸代号与下方尺寸选择表一一对应，单位 mm。

材料选择表

五种材料代号，按工作温度与介质环境选择

左右滑动查看完整表格

材料编号材料名称预涂胶号热熔胶号
-4柔软聚烯烃/42 或 /86s-1017 或 s-1048
-12氟橡胶—S-1255-04
-25抗溶液橡胶/42 或 /86 或 /225S-1017 或 s-1048
-71半硬改性聚烯烃/42 或 /86 或 /225S-1017 或 s-1048
-100无卤低灾害聚烯烃/86 或 180S-1030 或 s-1048

性能指标

左右滑动查看完整表格

材料代号材料类别硬度（邵氏A）工作温度安装温度材料特性
-4抗霉柔软阻燃聚烯烃82±2-55℃～135℃150℃抗霉、特别柔软、阻燃、耐磨、耐液
-12改性氟橡胶87±2-55℃～200℃220℃柔软、阻燃、耐热，优良的耐油和耐溶液性能
-25抗溶液橡胶92±2-55℃～150℃175℃半硬、阻燃、抗化学腐蚀、耐磨、耐液、耐热
-71半硬改性聚烯烃90±2-55℃～135℃150℃半硬、阻燃、耐液、耐热、耐磨
-100无卤阻燃聚烯烃90±2-30℃～120℃150℃无卤、阻燃、低烟、环保

MS-2A/C-01～09 尺寸选择表

共 9 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxW±20％P±10％
-4,-25,-71-100-12
1MS-2A/C-0117.817.810.99.97.93.81.5020.3
2MS-2A/C-0224.924.916.018.010.25.31.6030.8
3MS-2A/C-0330.030.021.120.614.26.41.6033.5
4MS-2A/C-0432.532.522.922.917.36.92.0341.5
5MS-2A/C-0536.136.127.426.421.88.42.0346.2
6MS-2A/C-0643.943.928.427.427.49.42.0355.8
7MS-2A/C-0753.153.148.346.733.815.02.6066.5
8MS-2A/C-0867.667.658.454.444.220.32.8597.5
9MS-2A/C-0987.687.668.863.055.423.43.05128.0

MS-2D/C-00～08 尺寸选择表

共 9 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxW±20％P±10％
-4,-25,-71-100-12
1MS-2D/C-0018.018.013.511.87.13.11.5021.0
2MS-2D/C-0124.024.014.012.49.94.21.6032.0
3MS-2D/C-0230.030.015.014.713.06.01.6034.0
4MS-2D/C-0334.034.018.016.016.87.02.0042.0
5MS-2D/C-0440.040.021.018.520.58.42.0047.0
6MS-2D/C-0545.045.025.022.126.09.02.0056.0
7MS-2D/C-0660.060.039.035.330.514.52.6068.0
8MS-2D/C-0770.070.048.045.741.520.32.8085.5
9MS-2D/C-0881.881.857.257.260.525.43.00117.9

MS-2K/C-01～07 尺寸选择表

共 7 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxHW±20%JW±20%P±10%
-4,-25,-71-100-4,-25-100
1MS-2K/C-0124.024.024.014.010.45.61.31.325.0
2MS-2K/C-0230.030.030.015.014.25.91.51.532.0
3MS-2K/C-0331.031.031.018.018.07.11.81.839.0
4MS-2K/C-0436.036.036.021.022.48.41.81.846.0
5MS-2K/C-0543.043.043.025.028.29.92.02.055.0
6MS-2K/C-0660.052.052.039.035.115.73.33.380.0
7MS-2K/C-0766.066.066.042.044.516.83.83.8108.0

MS-2D/C1-01～02 尺寸选择表

共 2 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminHmaxJmaxR±10%HW±20%JW±20%P±10%
1MS-2D/C1-0119.019.014.24.110.02.31.8024.0
2MS-2D/C1-0224.024.017.85.610.02.81.9027.0
注：尺寸单位为 mm；表中 Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头。选型以连接器尾罩、线径与材料代号为准。
Molded Boots

使用方法

以下为图册参考工艺，适用于带预涂胶与不带预涂胶两种模缩套；批量施工前请按连接器、线径与材料代号做首件确认。

  1. 01

    选型与外观检查

    按要求选择对应的模缩套型号和规格，查看模缩套外观与两端端口大小，不应有缺口，表面光滑、无缺陷。

  2. 02

    表面处理

    确定需要使用模缩套的部位，对使用部位进行打磨和清洁。使用不带预涂胶的模缩套时，需在使用部位缠包 2～3 层热熔胶带。

  3. 03

    加热收缩

    在使用部位套上模缩套，用热风枪从大端口开始加热收缩，固定后按 360° 螺旋方式慢慢向小端口加热，直到小端口完全收缩、内层热熔胶融化并外溢。

  4. 04

    冷却定型

    收缩后的模缩套冷却到常温状态再移动。需要快速移动线缆时，可用湿布冷却至常温。

  5. 05

    质量检查

    两端应完全包紧使用位置并有热熔胶溢出，不出现隙缝、气泡、表面裂痕或老化现象。

加热温度按材料代号控制：-4 / -71 / -100 约 150℃，-25 约 175℃，-12 约 220℃。加热应均匀，避免局部过烧。

Molded Boots

适用环境与行业方案

按连接器形式、线束走向与使用环境选择结构，以下场景为工程选型参考。

航空航天

设备舱狭小空间出线

尾附件后方空间不足时，90° 弯头让电缆沿设备侧壁走线，避免强行弯折损伤屏蔽层。

  • 2A/C 无唇口，可直接热缩于螺纹
  • 2D/C1 为 135° 结构，适合更贴壁的走向
轨道交通

车下设备箱与线槽

车下振动与空间受限，弯头护套把电缆引出方向固定，减少护套端口受力。

  • 带唇口结构提升端口包覆
  • -25 抗溶液橡胶耐油污与清洗剂
机柜与工控

伺服、变频与配电柜

柜内深度有限，弯头结构让线束贴柜壁走线，便于关门与维护。

  • 按柜内弯曲半径选择 90° 或 135°
  • 可搭配标识管完成回路标识
军工车辆

装甲与特种车辆线束

车体空间紧凑、振动强，弯头护套为连接器尾部提供机械保护与应力释放。

  • -12 氟橡胶覆盖高温舱段
  • -71 半硬材料提升抗压与耐磨
Molded Boots

选型提示

先定弯头角度

常规机柜与设备侧出线选 90°；需要更贴壁、更小弯曲半径时选 135° 的 2D/C1。

再定唇口结构

2A/C 无唇口，直接热缩于尾附件螺纹；2D/C 为直角带唇口，2K/C 带外孔，按尾罩形式选择。

核对安装空间

测量尾附件到柜壁/设备壁的距离，确保弯头圆弧段不被挤压；P 为总长，需预留热风枪操作空间。

按环境选材料

高温舱段选 -12，油污与清洗剂环境选 -25，一般工业线束选 -4 或 -71。

尺寸单位为 mm。Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头；结构代号与尺寸标注以对应结构图为准。

Product Finder

查找产品

按型号、产品名、应用关键词或下拉条件快速筛选在售产品系列

按材质横向对比 →

查看全部产品 →
共找到 46 个产品型号
K125柔软阻燃聚烯烃环保单壁热缩管

K125 单壁热缩管

工作温度 -55℃～125℃，收缩比 2:1，柔软有光泽、收缩快，适用于线材加工、扎束绝缘、端末绝缘及农用机械表面防护。

  • 材质聚烯烃
  • 耐温-55℃～125℃
  • 收缩比2:1
查看详情
替代 TE RNF-100 / RNF-3000K135 军标单壁热缩管（YJK135）

K135 军标单壁热缩管

工作温度 -55℃～135℃，收缩比 2:1、3:1，符合 AMS-DTL-23053/5，柔软高阻燃、绝缘防腐蚀，用于线缆端末保护、焊点绝缘及电子元器件包覆。

  • 材质辐照交联聚烯烃
  • 耐温-55℃~135℃
  • 收缩比2:1 / 3:1
查看详情
DWL-2双壁带胶热缩管3倍|4倍收缩

DWL-2 双壁含胶热缩管

收缩比 ≥3:1，工作温度 -55℃～125℃，标准壁厚结构，密封防水防腐，符合 RoHS，适用于线缆连接保护、通信电缆及管道金属密封防锈。

  • 材质外层聚烯烃+内层热熔胶层
  • 耐温-55℃～125℃
  • 收缩比3:1 / 4:1
查看详情
替代 TE ATUM 3:1YJDWL-1 军标高收缩比含胶聚烯烃热收缩套管3:1,4:1

YJDWL-1 军标双壁管

收缩比 3:1、4:1，工作温度 -55℃～135℃，符合 AMS-DTL-23053/4 美军标，热熔胶层密封防水防潮，用于航天军工、汽车及通讯线束密封保护。

  • 材质外层聚烯烃+内层热熔胶层
  • 耐温-55℃～135℃
  • 收缩比3:1 / 4:1
查看详情
替代 TE ATUM 3:1YJDWL-5 半硬聚烯烃含胶中壁热收缩套管

YJDWL-5 中壁含胶管

收缩比 3:1，工作温度 -55℃～110℃，含胶密封防水、防腐阻燃，符合 RoHS，用于通信电缆、管道金属密封防锈及线缆端末绝缘保护。

  • 材质聚烯烃
  • 耐温-55℃～110℃
  • 收缩比3:1
查看详情
替代 TE ATUM 4:1YJDWL-6 聚烯烃加厚含胶厚壁热收缩套管

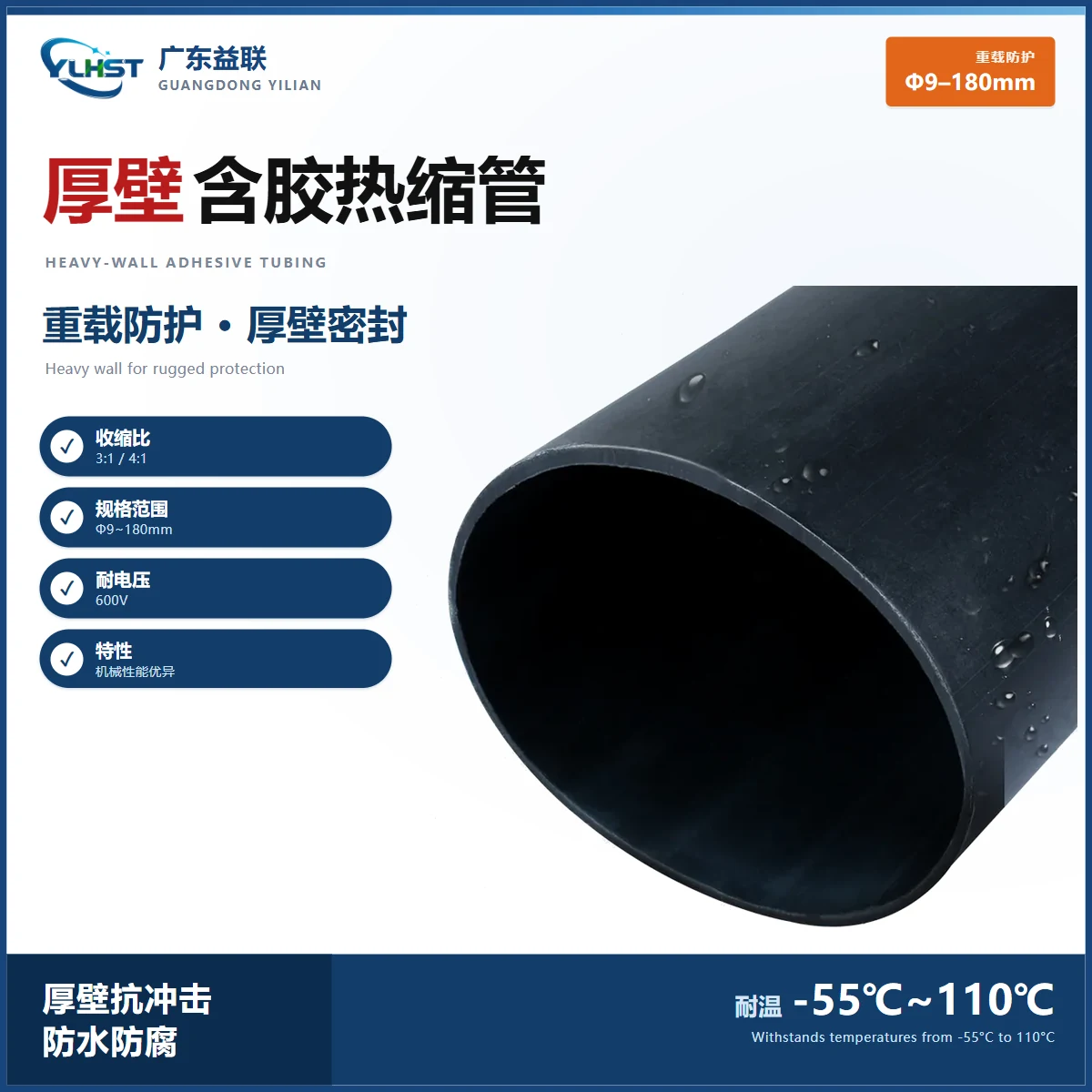

YJDWL-6 厚壁含胶管

收缩比 ≥3:1，工作温度 -55℃～110℃，加厚厚壁结构、机械性能优异，密封防水防腐，符合 RoHS，适用于线缆连接保护、通信电缆及管道金属密封防锈。

  • 材质聚烯烃
  • 耐温-55℃～110℃
  • 收缩比3:1 / 4:1
查看详情
FAQ

常见问题

选型、安装与定制的高频问题，点击展开查看

弯头型模缩套有哪些系列？
包括 MS-2A/C（01～09）、MS-2D/C（00～08）、MS-2K/C（01～07）与 MS-2D/C1（01～02）。前三者为 90° 弯头，2D/C1 为 135° 弯头带唇口型。
90° 和 135° 怎么选？
90° 适合常规侧出线与机柜走线；135° 更贴近设备壁面，适合空间更紧、需要更小弯曲半径的场合。选型时同时核对尾附件螺纹与电缆外径。
带唇口和不带唇口有什么区别？
无唇口型号可直接热缩在尾附件螺纹上；带唇口型号与环形连接器或接收器配合，唇口覆盖连接器端面，提升端口包覆与密封。
弯头护套会影响电缆弯曲半径吗？
弯头护套把出线方向预先成型，可避免电缆在端口处被强行折弯。安装时仍应按电缆允许弯曲半径预留空间，不要把护套当作受力支点。
安装时需要注意什么？
先套入护套再连接端子；从大端口开始加热，逐步向弯头和内壁过渡，避免只加热外侧导致内壁胶未融化。冷却定型后再整理线束。
是否可以按设备空间定制？
可按连接器形式、出线角度、尾罩尺寸与线缆外径选型，支持来图开模。提供设备剖面或连接器图纸可确认弯头半径与长度。
