MS 特殊形状模缩套（3C/YS · YC · T · TS） 产品图片
MS 模缩套

MS 特殊形状模缩套（3C/YS · YC · T · TS）

温度范围
-55℃～200℃（按材料代号）
产品特性
特殊结构，按线径与出线方向成型
产品型号
MS-3C/YS、MS-3C/YC、MS-3C/T、MS-3C/TS
产品类型
特殊形状模缩套（电缆异型护套）
结构
细线 Y 型 / 特殊 T 型 / 双头结构
材料代号
-4 / -12 / -25 / -71 / -100
安装温度
150℃～220℃（按材料代号）
密封方式
内壁预涂热熔胶（/42、/86、/225、/180）
适用内径
收缩前 13.2～60.2 mm（按型号）
颜色
黑色
参考标准
JB/T 7829-2006

产品简介

特殊形状模缩套覆盖细线 Y 型、特殊 T 型与带 R/S 尺寸的特殊结构。MS-3C/YS 与 MS-3C/YC 为细线 Y 型分叉，MS-3C/T 为 T 型分叉，MS-3C/TS 为特殊 T 型分叉，适合精密仪器、无人机与狭小空间线束。

应用领域

  • 细线分叉
  • 双头 30° 分叉
  • 精密仪器线束
  • 无人机线束
  • 医疗设备线束
  • 军工电子
下载规格书 申请试样

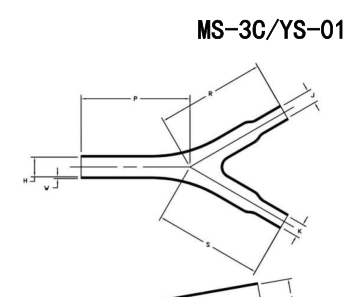

MS-3C/YS 结构示意图
MS-3C/YS 结构示意图：细线 Y 型分叉 尺寸代号与下方尺寸选择表一一对应，单位 mm。

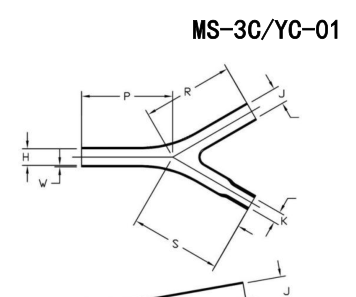

MS-3C/YC 结构示意图
MS-3C/YC 结构示意图：细线 Y 型分叉 尺寸代号与下方尺寸选择表一一对应，单位 mm。

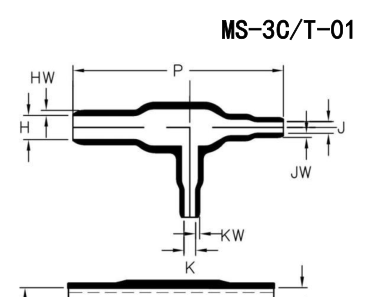

MS-3C/T 结构示意图
MS-3C/T 结构示意图：T 型分叉 尺寸代号与下方尺寸选择表一一对应，单位 mm。

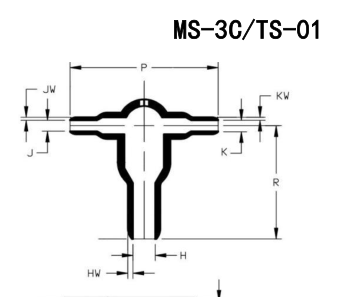

MS-3C/TS 结构示意图
MS-3C/TS 结构示意图：特殊 T 型分叉 尺寸代号与下方尺寸选择表一一对应，单位 mm。

材料选择表

五种材料代号，按工作温度与介质环境选择

左右滑动查看完整表格

材料编号材料名称预涂胶号热熔胶号
-4柔软聚烯烃/42 或 /86s-1017 或 s-1048
-12氟橡胶—S-1255-04
-25抗溶液橡胶/42 或 /86 或 /225S-1017 或 s-1048
-71半硬改性聚烯烃/42 或 /86 或 /225S-1017 或 s-1048
-100无卤低灾害聚烯烃/86 或 180S-1030 或 s-1048

性能指标

左右滑动查看完整表格

材料代号材料类别硬度（邵氏A）工作温度安装温度材料特性
-4抗霉柔软阻燃聚烯烃82±2-55℃～135℃150℃抗霉、特别柔软、阻燃、耐磨、耐液
-12改性氟橡胶87±2-55℃～200℃220℃柔软、阻燃、耐热，优良的耐油和耐溶液性能
-25抗溶液橡胶92±2-55℃～150℃175℃半硬、阻燃、抗化学腐蚀、耐磨、耐液、耐热
-71半硬改性聚烯烃90±2-55℃～135℃150℃半硬、阻燃、耐液、耐热、耐磨
-100无卤阻燃聚烯烃90±2-30℃～120℃150℃无卤、阻燃、低烟、环保

MS-3C/YS-01～02 尺寸选择表

共 2 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxP,R&S±10%W±20%
1MS-3C/YS-0122.910.210.511.45.15.163.01.0
2MS-3C/YS-0225.415.215.211.47.57.563.01.0

MS-3C/YC-01～03 尺寸选择表

共 3 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxW±20%P±10%R&S±10%
1MS-3C/YC-0130.522.915.211.411.47.61.063.063.0
2MS-3C/YC-0234.422.912.711.411.45.11.363.063.0
3MS-3C/YC-0360.240.112.720.120.15.11.594.794.7

MS-3C/T-01～03 尺寸选择表

共 3 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxP±10%HW±20%JW&KW±20%
1MS-3C/T-0113.26.66.67.43.83.555.91.521.02
2MS-3C/T-0228.913.213.213.26.66.697.02.541.52
3MS-3C/T-0355.626.926.927.213.213.2198.14.572.54

MS-3C/TS-01～03 尺寸选择表

共 3 个规格

左右滑动查看完整表格

序号产品型号收缩前尺寸收缩后尺寸
HminJminKminHmaxJmaxKmaxP±10%R±10%HW±20%JW&KW±20%
1MS-3C/TS-0113.26.66.66.13.03.035.826.41.51.0
2MS-3C/TS-0226.913.213.212.46.16.167.154.42.51.5
3MS-3C/TS-0355.626.926.925.412.412.4145.5112.84.62.5
注：尺寸单位为 mm；表中 Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头。选型以连接器尾罩、线径与材料代号为准。
Molded Boots

使用方法

以下为图册参考工艺，适用于带预涂胶与不带预涂胶两种模缩套；批量施工前请按连接器、线径与材料代号做首件确认。

  1. 01

    选型与外观检查

    按要求选择对应的模缩套型号和规格，查看模缩套外观与两端端口大小，不应有缺口，表面光滑、无缺陷。

  2. 02

    表面处理

    确定需要使用模缩套的部位，对使用部位进行打磨和清洁。使用不带预涂胶的模缩套时，需在使用部位缠包 2～3 层热熔胶带。

  3. 03

    加热收缩

    在使用部位套上模缩套，用热风枪从大端口开始加热收缩，固定后按 360° 螺旋方式慢慢向小端口加热，直到小端口完全收缩、内层热熔胶融化并外溢。

  4. 04

    冷却定型

    收缩后的模缩套冷却到常温状态再移动。需要快速移动线缆时，可用湿布冷却至常温。

  5. 05

    质量检查

    两端应完全包紧使用位置并有热熔胶溢出，不出现隙缝、气泡、表面裂痕或老化现象。

加热温度按材料代号控制：-4 / -71 / -100 约 150℃，-25 约 175℃，-12 约 220℃。加热应均匀，避免局部过烧。

Molded Boots

适用环境与行业方案

按连接器形式、线束走向与使用环境选择结构，以下场景为工程选型参考。

精密仪器

细线束分叉

仪器内部线径细、空间窄，3C 系列以更小的端口与特殊 R/S 尺寸完成分叉保护。

  • 3C/YS、3C/YC 为细线 Y 型
  • 按线径选择最小规格
无人机

机身细线分叉

机身到机臂的细线束需要轻量化分叉，特殊结构减少胶带与绑扎。

  • 3C/YC 适合较细线束
  • -4 柔软材料适应狭小空间
医疗设备

探头与线缆分叉

探头线束分叉处需要柔软、无毛刺的包覆，特殊 Y 型结构提供圆角过渡。

  • 选择柔软材料
  • 避免尖锐端口摩擦
军工电子

特殊 T 型分叉

设备内部 T 型分叉空间受限，3C/T 与 3C/TS 以紧凑结构完成三通保护。

  • 3C/TS 提供 R/S 尺寸
  • -12 材料覆盖高温环境
Molded Boots

选型提示

先确认特殊结构

细线 Y 型选 3C/YS 或 3C/YC；T 型选 3C/T；需要 R/S 尺寸的特殊 T 型选 3C/TS。

核对 R/S 尺寸

3C/YS 与 3C/TS 的表头包含 P、R、S 等尺寸，安装前按结构图确认分支长度与圆角。

按线径选小规格

3C 系列面向细线，端口尺寸较小；线径接近上限时优先选大一档，避免套入困难。

按环境选材料

高温选 -12；油污与化学介质选 -25；需要无卤低烟时选 -100。

尺寸单位为 mm。Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头；结构代号与尺寸标注以对应结构图为准。
