MS T 型分叉模缩套（3A/T · 3B/T1 · 3B/T2）

温度范围

-55℃～200℃（按材料代号）

产品特性

主线不断开，支线一次包覆

产品型号: MS-3A/T、MS-3B/T1、MS-3B/T2
产品类型: T 型分叉模缩套（电缆异型护套）
结构: T 型三通，3 个开口
材料代号: -4 / -12 / -25 / -71 / -100
安装温度: 150℃～220℃（按材料代号）
密封方式: 内壁预涂热熔胶（/42、/86、/225、/180）
适用内径: 收缩前 6.6～83.3 mm（按型号）
颜色: 黑色
参考标准: JB/T 7829-2006

产品简介

T 型分叉模缩套用于主线与支线的一次成型分叉，为电缆分叉处提供机械保护及应力释放。MS-3A/T 面向细线细缆，MS-3B/T1 与 MS-3B/T2 为圆肚 T 型结构，适合线束主干分出单支的场景。

应用领域

主线支线分叉
汽车线束
工程机械线束
工业机器人与自动化
航空线束分叉
船舶与轨交线束

下载规格书申请试样

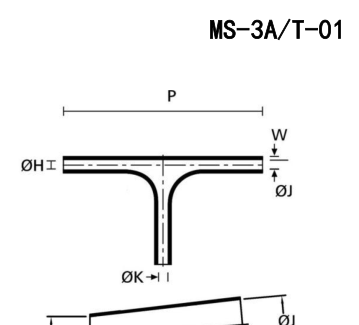

**MS-3A/T 结构示意图：T 型三通 · 细线细缆** 尺寸代号与下方尺寸选择表一一对应，单位 mm。

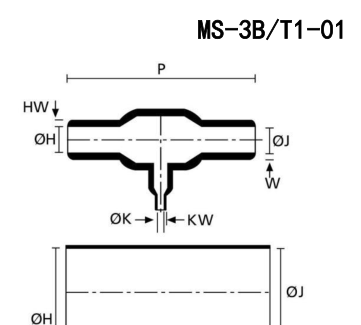

**MS-3B/T1 结构示意图：T 型三通 · 圆肚** 尺寸代号与下方尺寸选择表一一对应，单位 mm。

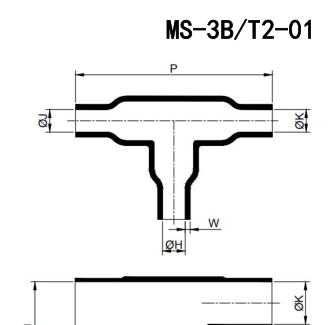

**MS-3B/T2 结构示意图：T 型三通 · 圆肚** 尺寸代号与下方尺寸选择表一一对应，单位 mm。

材料选择表

五种材料代号，按工作温度与介质环境选择

左右滑动查看完整表格

材料编号	材料名称	预涂胶号	热熔胶号
-4	柔软聚烯烃	/42 或 /86	s-1017 或 s-1048
-12	氟橡胶	—	S-1255-04
-25	抗溶液橡胶	/42 或 /86 或 /225	S-1017 或 s-1048
-71	半硬改性聚烯烃	/42 或 /86 或 /225	S-1017 或 s-1048
-100	无卤低灾害聚烯烃	/86 或 180	S-1030 或 s-1048

性能指标

左右滑动查看完整表格

材料代号	材料类别	硬度（邵氏A）	工作温度	安装温度	材料特性
-4	抗霉柔软阻燃聚烯烃	82±2	-55℃～135℃	150℃	抗霉、特别柔软、阻燃、耐磨、耐液
-12	改性氟橡胶	87±2	-55℃～200℃	220℃	柔软、阻燃、耐热，优良的耐油和耐溶液性能
-25	抗溶液橡胶	92±2	-55℃～150℃	175℃	半硬、阻燃、抗化学腐蚀、耐磨、耐液、耐热
-71	半硬改性聚烯烃	90±2	-55℃～135℃	150℃	半硬、阻燃、耐液、耐热、耐磨
-100	无卤阻燃聚烯烃	90±2	-30℃～120℃	150℃	无卤、阻燃、低烟、环保

MS-3A/T-01～04 尺寸选择表

共 4 个规格

左右滑动查看完整表格

序号	产品型号	收缩前尺寸			收缩后尺寸
序号	产品型号	Hmin	Jmin	Kmin	Hmax	Jmax	Kmax	W±20%	P±10%
1	MS-3A/T-01	19.8	13.2	13.2	6.6	6.6	6.6	1.02	80.8
2	MS-3A/T-02	34.3	22.9	22.9	11.4	11.4	11.4	1.27	120.4
3	MS-3A/T-03	60.2	40.1	40.1	20.1	20.1	20.1	1.52	175.8
4	MS-3A/T-04	83.3	54.9	54.9	33.3	33.3	33.3	1.78	242.3

MS-3B/T1-01～05 尺寸选择表

共 5 个规格

左右滑动查看完整表格

序号	产品型号	收缩前尺寸			收缩后尺寸
序号	产品型号	Hmin	Jmin	Kmin	Hmax	Jmax	Kmax	HW&W±20%	KW±20%	P±10%
1	MS-3B/T1-01	13.2	13.2	6.6	5.8	5.8	3.0	1.52	1.02	52.3
2	MS-3B/T1-02	26.9	26.9	6.6	12.4	12.4	3.0	2.54	1.02	83.3
3	MS-3B/T1-03	26.9	26.9	13.2	12.7	12.7	5.8	2.54	1.52	107.7
4	MS-3B/T1-04	55.6	55.6	13.2	25.4	25.4	5.8	4.57	1.52	180.6
5	MS-3B/T1-05	55.6	55.6	26.9	25.4	25.4	12.4	4.57	2.54	222.3

MS-3B/T2-01～05 尺寸选择表

共 5 个规格

左右滑动查看完整表格

序号	产品型号	收缩前尺寸			收缩后尺寸
序号	产品型号	Hmin	Jmin	Kmin	Hmax	Jmax	Kmax	W±20%	P±10%
1	MS-3B/T2-01	6.6	13.2	6.6	3.6	3.6	3.6	1.02	29.7
2	MS-3B/T2-02	13.2	26.4	13.2	6.9	6.9	6.9	1.52	58.7
3	MS-3B/T2-03	20.0	40.0	20.0	10.2	10.2	10.2	2.00	90.0
4	MS-3B/T2-04	26.9	53.8	26.9	13.5	13.5	13.5	2.29	120.1
5	MS-3B/T2-05	55.6	111.2	55.6	30.2	30.2	30.2	3.05	246.4

注：尺寸单位为 mm；表中 Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头。选型以连接器尾罩、线径与材料代号为准。

Molded Boots

使用方法

以下为图册参考工艺，适用于带预涂胶与不带预涂胶两种模缩套；批量施工前请按连接器、线径与材料代号做首件确认。

01
选型与外观检查
按要求选择对应的模缩套型号和规格，查看模缩套外观与两端端口大小，不应有缺口，表面光滑、无缺陷。
02
表面处理
确定需要使用模缩套的部位，对使用部位进行打磨和清洁。使用不带预涂胶的模缩套时，需在使用部位缠包 2～3 层热熔胶带。
03
加热收缩
在使用部位套上模缩套，用热风枪从大端口开始加热收缩，固定后按 360° 螺旋方式慢慢向小端口加热，直到小端口完全收缩、内层热熔胶融化并外溢。
04
冷却定型
收缩后的模缩套冷却到常温状态再移动。需要快速移动线缆时，可用湿布冷却至常温。
05
质量检查
两端应完全包紧使用位置并有热熔胶溢出，不出现隙缝、气泡、表面裂痕或老化现象。

加热温度按材料代号控制：-4 / -71 / -100 约 150℃，-25 约 175℃，-12 约 220℃。加热应均匀，避免局部过烧。

Molded Boots

适用环境与行业方案

按连接器形式、线束走向与使用环境选择结构，以下场景为工程选型参考。

汽车线束

主干分出单支

车门、灯具或传感器支线从主线束分出时，T 型护套一次包覆分叉点，减少胶带缠绕。

3A/T 适合细线细缆
按主线与支线外径匹配 H/J/K

工程机械

驾驶室与底盘线束

振动与油污环境下，分叉点需要机械保护与密封，T 型结构让支线走向更规整。

-25 抗溶液橡胶耐油污
-71 半硬材料提升耐磨性

工业机器人

手臂与关节分线

关节处线束分出传感器支线，T 型护套收束分叉点，降低弯折时的应力集中。

选择柔软材料适应反复弯折
预留关节运动余量

航空线束

设备舱内支线分出

轻量化线束需要在分叉点减重并保持密封，T 型护套替代传统胶带与绑扎。

-12 氟橡胶覆盖高温区域
按线束走向确认 T 型方向

Molded Boots

选型提示

确认分支形式

T 型用于主线不断开、垂直分出一支的结构；若主线分成两支同向走线，优先选 Y 型。

区分 3A 与 3B

3A/T 面向细线细缆，3B/T1、T2 为圆肚结构，适合较粗线束与更大分叉空间。

匹配三个端口

分别测量主线进、主线出与支线外径，对应表中 Hmin/Jmin/Kmin；收缩后尺寸应小于线束外径以形成抱紧。

按环境选材料

高温选 -12；油污与化学介质选 -25；一般工业选 -4；需要无卤低烟时选 -100。

尺寸单位为 mm。Hmin / Jmin / Kmin 为收缩前尺寸，Hmax / Jmax / Kmax 为收缩后尺寸，W、P、R、S 等公差见表头；结构代号与尺寸标注以对应结构图为准。
