新能源汽车与传统燃油车最大的区别，在于三电系统——电池、电机、电控取代了发动机与变速箱，整车线束也随之从低压信号线束为主，演变为高压大电流线束与低压信号线束并存的复杂体系。一条新能源汽车高压线束动辄承载数百伏电压、数百安培电流，一旦因密封失效、绝缘破损导致短路或漏电，后果远比低压线路严重。在这一背景下，带胶双壁热缩管凭借其密封防水与机械防护双重功能，成为新能源线束接头与分支防护的主流选择。
一、新能源汽车线束的特殊性与防护难点
新能源汽车线束主要服务于电池包、驱动电机、电机控制器（电控）、车载充电机、高压配电盒以及快慢充接口，其工况与传统低压线束有本质区别，集中体现在以下几个方面。
高压大电流：驱动母线电压通常在400V~800V平台，峰值电流可达数百安培，对接头处的绝缘耐压与温升控制要求远高于12V/24V低压系统。
防水等级要求高：充电口、底盘线束、电池包进出线位置长期面临雨淋、高压洗车、涉水浸泡，整车普遍要求达到IP67，底盘与轮边部位甚至要求满足IP6K9K高压喷水防护。
环境温变剧烈：电池包内部与电机周边工作温度高，而冬季低温启动又要求材料在低温下保持柔韧不开裂，温宽通常要求覆盖-40℃~125℃乃至更宽。
振动与弯折：车辆行驶中持续振动，线束分支、接头根部是应力集中点，要求防护材料兼具绝缘、密封与抗疲劳能力。
传统的单点热缩绝缘只解决“包起来”的问题，却解决不了“缝里进水”的问题——单壁热缩管收缩后与线芯、连接器壳体之间仍存在细微缝隙，水汽可沿缝隙渗入接头，长期运行后造成绝缘电阻下降。这正是新能源线束防护的核心痛点。
二、带胶双壁管DWL-1的密封原理
DWL-1是一款军标高收缩比含胶聚烯烃双壁热缩管，外层为辐照交联改性阻燃聚烯烃，提供绝缘、阻燃与机械防护；内层为热熔胶。当加热收缩时，外层聚烯烃径向收缩的同时，内层热熔胶熔融流动，填满管壁与被保护线束、连接器壳体之间的全部缝隙，并在冷却后固化为连续密封体，从而实现真正意义上的“防水密封”，而不仅仅是“包裹绝缘”。

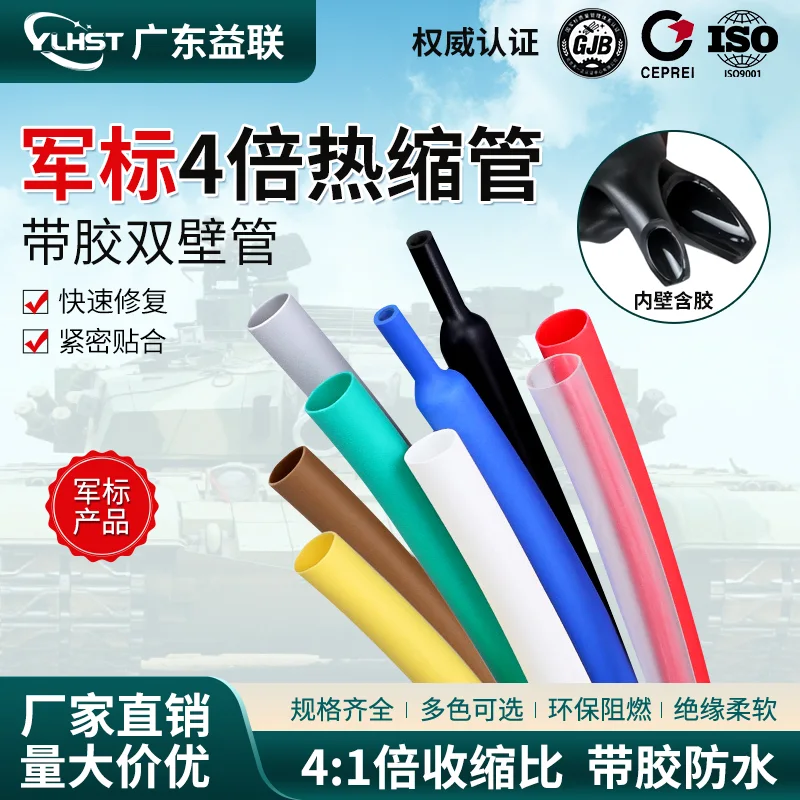

图1 DWL-1带胶双壁热缩管产品外观DWL-1收缩比可达3:1乃至4:1，收缩起始温度约80℃，完全收缩温度约110℃，长期使用温度范围-55℃~135℃，耐压2500V/60s不击穿，阻燃达到VW-1（60秒自熄），并通过GJB 7270-2011相关军标测试。高收缩比使其能够覆盖线径突变的分支与台阶部位，这是单壁管难以做到的。

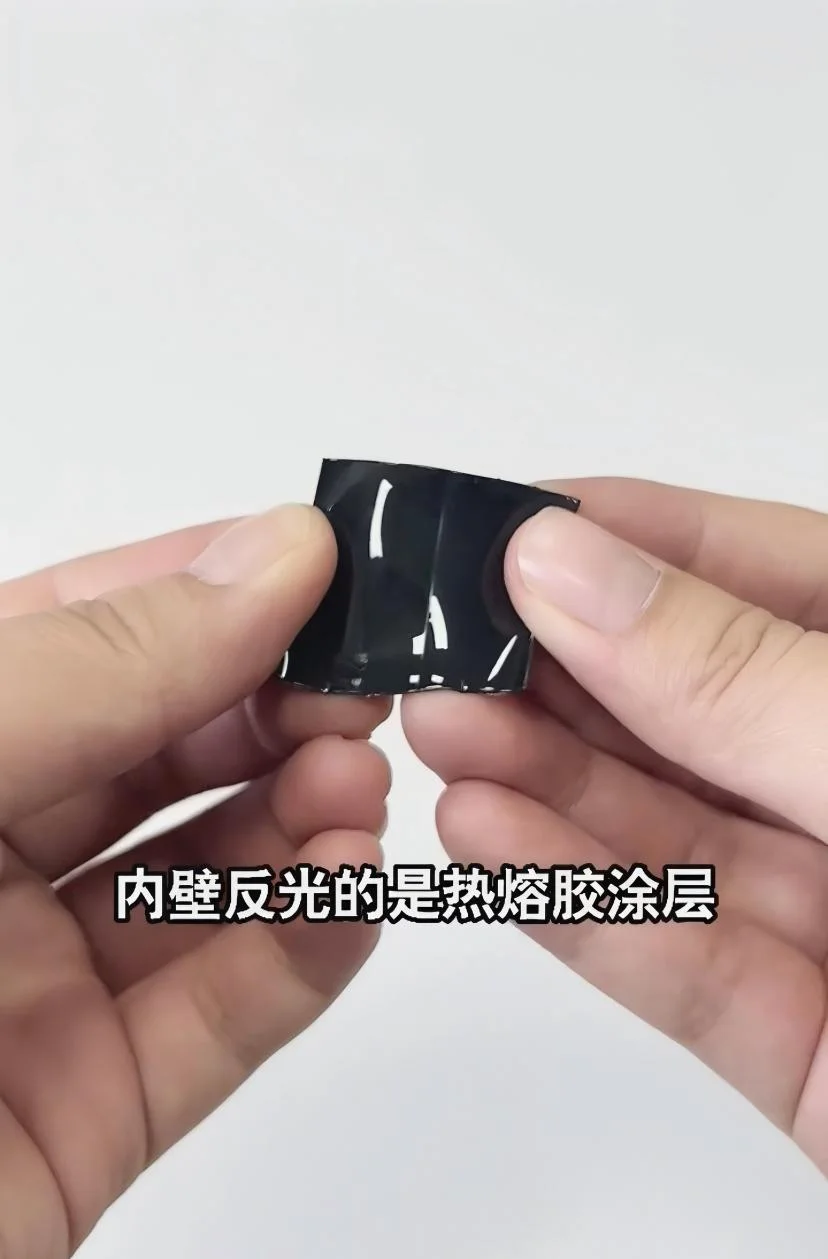

图2 DWL-1剖开后可见内层均匀涂布的热熔胶层
三、DWL-1在新能源线束中的典型应用
结合新能源汽车的实际结构，DWL-1带胶双壁管主要用于以下四个关键部位。
高压连接器密封：
高压连接器尾部是线束进出连接器的过渡区，也是振动与防水双重应力的集中点。在连接器压接端子后套入DWL-1，加热后胶层同时粘结连接器壳体与线缆外皮，形成连续密封，把连接器尾部的防水等级从单纯依赖密封圈提升为“密封圈+胶层”双保险。
电池包线束分支防护：
电池包内模组采样线、动力线多为T型/Y型分支，线径从粗到细突变。4:1高收缩比的DWL-1可以一次性包覆分支主干与多根支线，热熔胶把分支根部填实，避免了多根单壁管分别包扎留下的叠压缝隙。
充电口线束密封：
交直流充电口暴露在车身上，直接面对雨淋与高压水枪冲洗，是整车防水要求最苛刻的部位之一。充电口线束根部采用DWL-1密封后，配合IP6K9K整车喷水要求，可有效防止水汽沿线缆渗入充电座。
电机控制器线束防护：
电机控制器周边温度较高且存在油污，DWL-1外层阻燃聚烯烃耐温135℃、耐常规油污，内层胶层固定线束，可兼顾绝缘、密封与耐环境。
表1 新能源汽车线束关键部位防护选型表
| 应用部位 | 工况特点 | 推荐产品 | 选用理由 |
| 高压连接器尾部 | 高压、振动、需IP67/IP6K9K | DWL-1（4:1） | 胶层密封+高收缩比覆盖台阶，绝缘耐压2500V |
| 电池包线束分支 | T/Y型分支、线径突变 | DWL-1（4:1） | 一次包覆多分支，胶层填实根部缝隙 |
| 充电口线束 | 雨淋、高压喷水、户外暴露 | DWL-1（3:1/4:1） | 热熔胶密封防水，配合整车IP6K9K |
| 电机控制器线束 | 高温、油污、振动 | DWL-1 | 耐温135℃、阻燃VW-1、耐常规油污 |
四、施工工艺要点
带胶双壁管的密封效果，七分靠产品、三分靠施工。新能源线束施工中需重点把握以下几点。
加热温度：建议使用可调温热风枪，管壁温度控制在110℃~140℃之间，确保内层胶充分熔融；温度过高会导致外壁过热收缩不均、胶层过度流失。
收缩方向：从中间向两端，或从一端向另一端均匀加热收缩，便于把空气与多余胶层从另一端排出，避免夹气形成气泡空洞。
胶层溢出判断：合格施工的标志是管子两端边缘有一圈连续、均匀的薄胶圈溢出——这说明热熔胶已填满缝隙并完成密封；若两端无胶溢出，说明胶层未充分熔融或管径选择过大，密封不可靠。
管径选择：按“收缩前内径略大于被包裹最大外径、收缩后内径能压紧线束”的原则选规格，收缩后压缩比不宜小于20%。
图3 DWL-1收缩施工后两端胶圈均匀溢出
五、与传统防护方案对比
在新能源线束领域，常见的替代方案包括普通单壁热缩管加电工胶带缠绕、以及灌胶式密封接头。普通单壁管只绝缘不密封，胶带在振动与温变下易松脱老化；灌胶接头密封可靠但体积大、成本高、不易后期维护。带胶双壁管在密封可靠性、体积、施工效率与可维护性之间取得了平衡，因此成为主流整车线束与线束加工厂的首选。
