做航空发动机周边线束时，很多工程师会碰到一个共性难题：普通热缩标识管打印好的线号，经过燃油、液压油浸泡或清洗剂反复擦拭后，字迹发白、模糊甚至直接脱落。标识一旦失效，后期检修、排故、溯源都会受阻，整改反复、耗时耗力。
常规聚烯烃标识管耐介质能力有限，本就不适合热源与油料共存的工况。基材选错，再调整打印工艺也难以根治。针对这一场景，可采用含氟聚合物材质的薄壁热缩标识套管，选型对标 Raychem TMS-200 航空标识热缩管。
重要提示：仅选型对标，工程替换前必须完成样件验证。

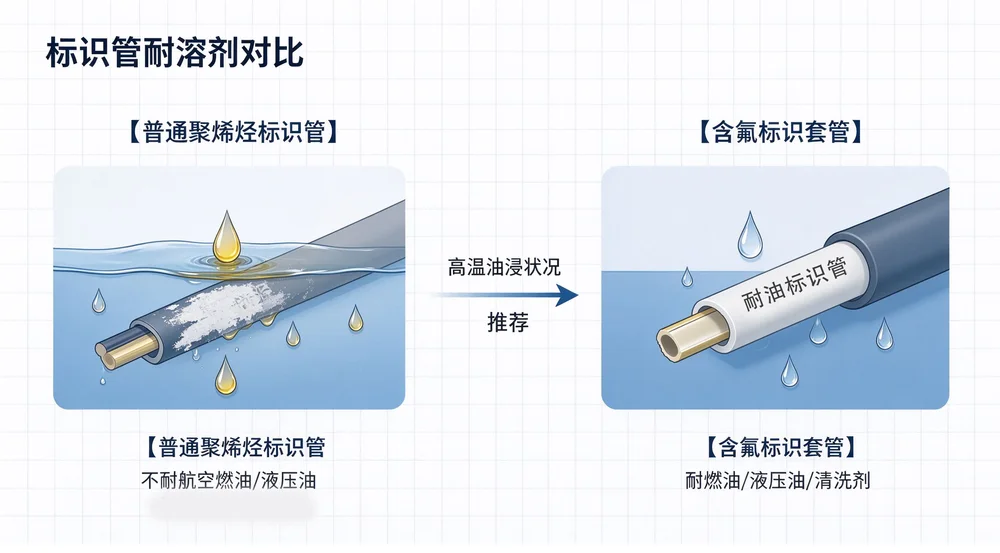

标识管耐溶剂对比图
痛点根源拆解
普通标识管失效，根源主要有两点：
基材耐介质不足。常规聚烯烃基材对航空燃油、液压油、清洗剂耐受弱，油料渗透后油墨与管壁附着力快速下降，一擦即掉。
耐温上限不够。长期处于 200℃附近热源环境，管材加速老化、脆变，标识更容易破损脱落。
含氟聚合物基材正是针对这两点设计，兼顾耐高温与耐溶剂，适配高温油浸线束标识场景。
核心能力
收缩比 2:1
连续工作温度 -55℃ ~ 200℃
起始收缩温度 155℃，最低完全收缩温度 175℃
标准颜色：白色、黄色，支持非标色定制
执行标准：AMS-DTL-23053、SAE-AS81531、MIL-STD-202 等
核心优势：打印字迹可耐受航空燃油、液压油及各类溶剂浸泡擦拭；阻燃、低析出；热冲击与低温均无裂纹；收缩后紧贴线缆、不易滑移
适用与不适用边界
适合：航空、军工发动机舱周边线束，机舱热源附近线缆标识；长期接触燃油、液压油、需要永久识别的线束点位。
不适合：常温、无溶剂、普通舱内线束 —— 这类场景用普通聚烯烃标识管即可，成本更优。
快速选型总结
高温、热源附近、会接触油料溶剂，要求线号长期清晰不被擦除 → 选用含氟薄壁标识套管。
常用尺寸规格
| 规格（inch） | 收缩前内径 min (mm) | 收缩后内径 max (mm) | 收缩后壁厚 (mm) | 适用线缆范围 (mm) |
|---|---|---|---|---|
| 3/32 | 2.4 | 1.2 | 0.38±0.08 | 1.4~2.0 |
| 1/8 | 3.2 | 1.6 | 0.38±0.08 | 1.8~2.8 |
| 3/16 | 4.8 | 2.4 | 0.38±0.08 | 2.5~4.5 |
| 1/4 | 6.4 | 3.2 | 0.38±0.08 | 3.5~6.0 |
| 3/8 | 9.6 | 4.8 | 0.38±0.08 | 5.0~9.0 |
| 1/2 | 12.7 | 6.4 | 0.38±0.08 | 7.0~12.0 |
| 3/4 | 19.1 | 9.5 | 0.38±0.08 | 10.0~18.0 |
| 1 | 25.4 | 12.7 | 0.43±0.10 | 13.0~23.0 |
| 1 1/2 | 38.1 | 19.1 | 0.43±0.10 | 21.0~33.0 |
提示：对标仅选型参考，工程替换前必须样件验证。

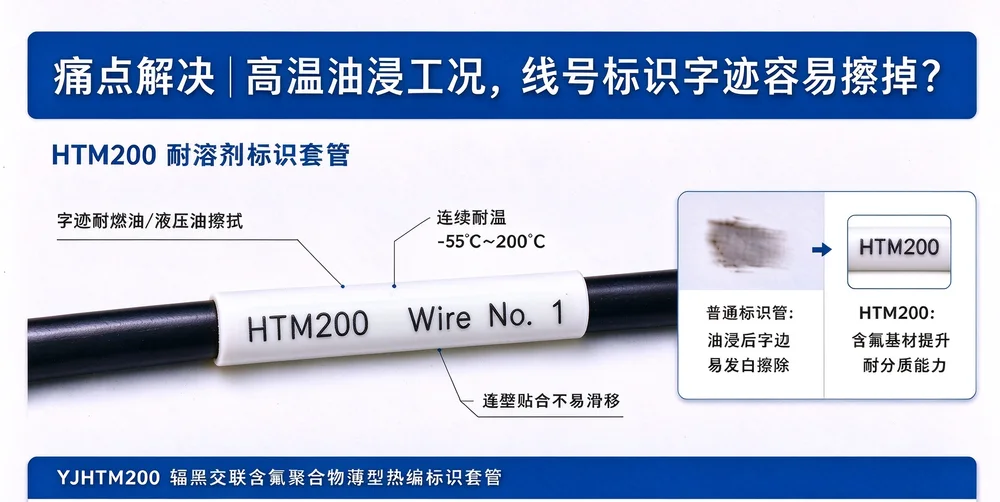

HTM200 耐溶剂标识套管痛点解决
结语
高温油浸工况下线号擦掉，本质不是打印机或油墨的问题，而是基材耐介质性能不匹配工况。含氟标识套管依托含氟材料稳定的耐化学、耐高温特性，解决油料浸泡擦拭造成标识失效的痛点，满足航空热源区域线束长期识别需求。
重要提示：选型仅作为工程参考，对标 TE Raychem TMS-200 仅作选型参考，正式项目落地前必须完成样件密封、环境验证测试。
本文为航空标识套管选型技术文档，素材同步发布于公众号广东益联。所有参数仅供选型参考，工程使用前须完成样品验证。
