汽车线束热缩管选型要点（防水耐油耐高温与标识）

汽车线束是整车的神经血管，遍布发动机舱、底盘、车门、座舱与行李舱，工况远比普通电子产品苛刻。一台乘用车上的线束动辄数百个分支、上千个连接点，任何一处绝缘破损、密封失效或标识脱落，都可能引发信号中断、短路甚至自燃。热缩管作为线束绝缘、密封、机械防护和标识的基础辅料，选型是否得当，直接关系到整车电气可靠性与售后故障率。本文从汽车线束的环境特点出发，围绕防水、耐油、耐高温、标识四个核心维度，说明各部位应如何选型，并给出汽车行业标准层面的注意事项。

一、汽车线束的三大典型苛刻环境

要选对热缩管，先要搞清楚线束所处的环境。整车不同区域的温度、介质和机械载荷差异极大，笼统地用一种管子包到底，往往就是早期失效的根源。

第一是发动机舱的高温环境。现代涡轮增压、直喷发动机的排气歧管附近局部温度可超过150℃，周边线束长期处于125℃~150℃甚至更高的热辐射环境中，普通125℃等级的聚烯烃管会加速老化、发脆开裂。第二是底盘与轮罩附近的泥水油污环境。车辆行驶中车轮卷起泥水、融雪盐、制动粉尘，底盘线束长期被水浸泡、被油雾沾染，接头若不密封，潮气侵入会导致端子氧化、接触电阻上升。第三是整车无处不在的振动与摩擦。发动机振动、路面颠簸使线束与车身钣金、周边零部件持续摩擦，管壁需要足够的壁厚与耐磨强度；同时频繁振动下，热缩管端部若松脱会进一步磨损导线绝缘层。

此外，车门铰链处、发动机盖附近还要承受反复弯折；座舱内则相对温和，但对低烟无卤、阻燃和气味有要求。因此汽车线束热缩管选型，本质上是按“区域—工况—介质”分层匹配材质与结构。

二、防水密封：双壁含胶管是接头防护的主力

防水的核心不是单纯的绝缘，而是让热缩管与导线、端子之间形成连续密封。普通单壁管收缩后只是包裹在绝缘层外，端部仍留有环形缝隙，潮气可以沿缝隙渗入。真正的防水要靠双壁含胶热缩管：外层为辐照交联聚烯烃，提供绝缘与机械保护；内壁预涂一层热熔胶，加热收缩时胶层熔融流动，填充管壁与导线、端子之间的不规则缝隙，冷却后形成弹性密封体，达到防水防潮的目的。

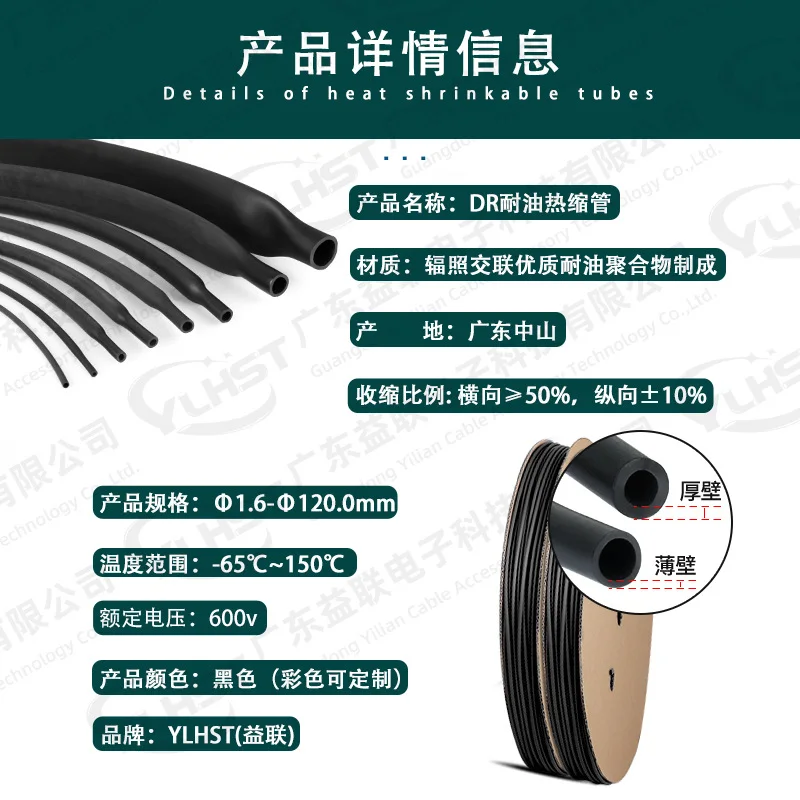

图1 DR150耐油橡胶热缩管，适用于发动机舱及燃油系统线束汽车线束中常用于防水的是DWL-1、DWL-X这类双壁含胶管，收缩比3:1甚至4:1，能够覆盖外径变化明显的压接端子和接头。端部密封尤其关键：热缩管长度应跨过压接点并两端各留一定余量，收缩后胶层在两端溢出形成圆滑的胶圈，才算真正封死。对于车门穿线、底盘接头等直接涉水部位，推荐选用厚壁或中壁结构，以补偿泥水冲刷带来的磨损。需要注意的是，含胶管收缩温度通常在110℃左右完全收缩，施工时应使用热风枪均匀加热，确保胶层充分熔融，避免只缩外表、内部胶未化开导致虚封。

三、耐油防护：发动机舱与燃油系统选耐油管

发动机舱内机油、变速箱油、燃油蒸气、冷却液添加物无处不在。普通聚烯烃热缩管长期接触油类后会溶胀、变软、力学性能下降，因此靠近油底壳、燃油管、喷油嘴周边的线束，应选用耐油橡胶材质的热缩管，如DR150耐油橡胶热缩管。

DR150以耐油橡胶为基材，长期耐温可达150℃，对矿物油、燃油和润滑脂有良好耐受性，同时保持柔软、耐弯折，适合发动机舱这种既有高温又有油污的复杂环境。燃油系统附近的线束还需兼顾耐燃油溶胀与抗油雾老化，选型时应向供应商索取耐油浸泡后的体积变化率、抗拉强度保留率等数据，并按主机厂规范做油浴后绝缘测试。普通DWL系列双壁管虽然防水好，但并不专门针对矿物油长期浸泡设计，不能简单替代。

四、耐高温：排气周边按温度等级向上选

耐高温选型的原则是“就高不就低”，即在实测工作温度基础上留出20℃~30℃余量。座舱、车门内一般125℃等级（K125类）即可；发动机舱一般区域需135℃等级（K135、DWL-1、TM135类）；排气歧管、涡轮周边等辐射热强的部位，则需要175℃乃至200℃等级。

图2 VT200氟橡胶热缩管，长期耐温200℃，用于排气周边高温线束175℃等级可选用KT175 PVDF热缩管，材质为聚偏氟乙烯，除耐温外还耐化学腐蚀、耐油，低烟无卤；200℃等级则应选用VT200氟橡胶（Viton）热缩管，柔软、耐油耐溶剂，是军工与航空发动机周边高温线束的常用选择。需要强调的是，耐温等级提高后，材质成本上升、收缩温度也更高，施工时热风枪功率要相应加大；同时高温部位常伴随油污，VT200、KT175这类材质本身耐油，反而比在普通管外再套耐油管更紧凑可靠。

五、标识管理：TM135标识管支撑线号追溯

汽车线束动辄上百个回路，下线检测、4S店维修都依赖线号。TM135标识热缩管是专门用于线号管理的可打印热缩管，打印上线号、端子号、回路号后套在导线上收缩固定，字迹耐磨、耐温不褪色，即使在135℃环境下也能长期辨认。相比直接在导线上印字，标识管可以打印更完整的字符信息，且收缩后紧贴导线、不会滑移，是主机厂线束工艺的标准做法。

六、各部位选型推荐一览

综合上述四个维度，下表给出汽车线束常见部位的选型推荐，供工艺与采购参考。实际项目仍需按主机厂规范与台架验证结果确认。

表1 汽车线束各部位热缩管选型推荐表

七、汽车行业标准与体系要求

汽车零部件供应商普遍需通过IATF 16949:2016汽车质量管理体系，该体系基于ISO9001，强调缺陷预防与供应链管理，要求运用APQP、FMEA、MSA、SPC、PPAP五大工具进行先期产品质量策划与生产件批准。热缩管作为线束BOM中的辅料，纳入PPAP提交时，供应商通常需提供材质证明、RoHS/REACH合规、尺寸与性能检测报告，并按主机厂规范（如大众LV214等企业标准）做温度循环、耐油、耐水、耐磨等专项验证。

环保方面，整车出口与合资项目普遍要求符合欧盟RoHS指令2011/65/EU与REACH法规(EC) No 1907/2006，限制铅、汞、六价铬等有害物质。益联电子作为汽车线束配套热缩管供应商，产品通过ISO9001、军工资质体系认证，符合RoHS/REACH，并可配合主机厂完成PPAP资料包提交。

如需选型建议、索取样品或获取规格承认书与检测报告，欢迎访问益联热缩管产品页（/yjdr150-oil-resistant-heat-shrink-tubing/）或联系益联技术团队。
