屏蔽电缆接头为什么容易失效
在航空、工控屏蔽线缆工程中，屏蔽电缆接头是故障高发位置。屏蔽接头的核心功能包含三个层面：保证电磁屏蔽连续、完成导体电气连接、实现密封与应力保护。任一环节处理不到位，都会带来运行隐患。

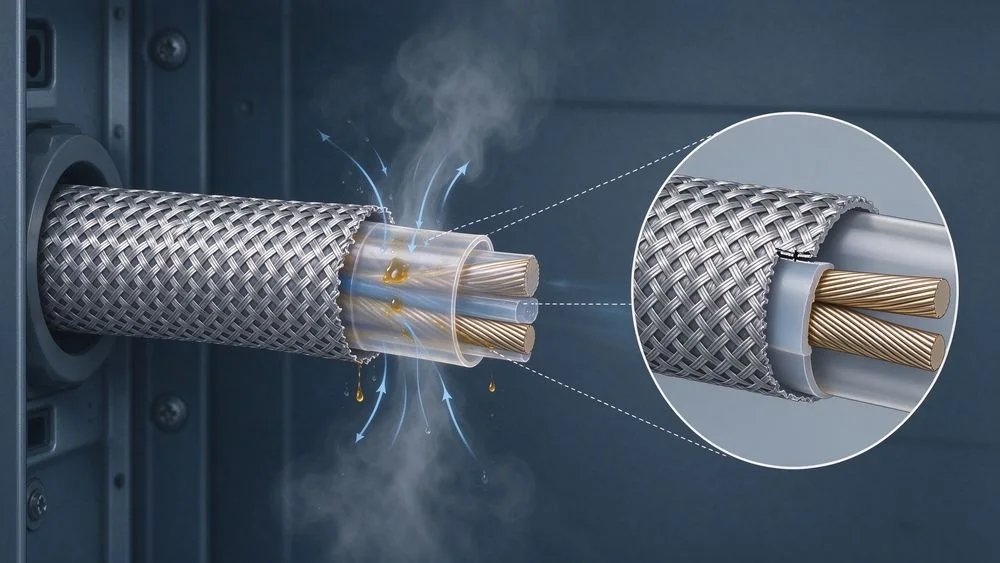

屏蔽连续性差是首要问题：手工编织网搭接难以做到 360° 全屏蔽，存在搭接缝隙，造成电磁泄漏，EMC 测试不通过；接头处应力集中，反复震动下易断裂；密封防护不到位，水汽、油污侵入，绝缘下降，耐压击穿风险升高；高低温交变环境下，材料老化加速。传统工艺需单独处理导体压接、屏蔽网搭接、多层热缩密封，多道人工操作，工序繁杂、耗时长，一致性难以保证。

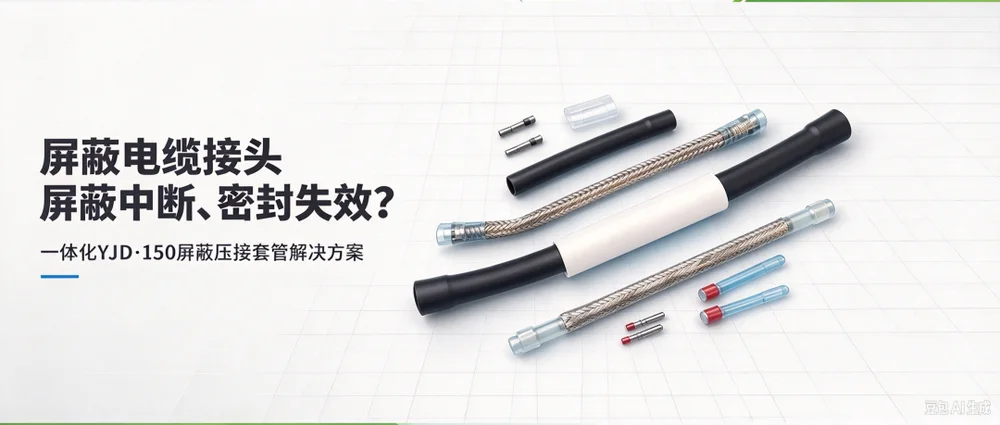

一体化屏蔽压接套管方案
一体化屏蔽压接套管采用集成设计，将导体压接、焊锡式 360° 屏蔽、绝缘密封、应力释放集成为一套组件，用于同轴电缆、多芯电缆的连接。其原理为：内置镀锡铜合金焊锡屏蔽层，加热后焊锡熔融，形成 360° 环绕式连续屏蔽，避免手工编织搭接缝隙；绝缘外套搭配热熔密封圈，同步完成密封绝缘；结构自带应力释放设计，降低震动带来的拉扯损伤。
核心参数
材料构成：绝缘套 Kynar；屏蔽层为带焊锡 Sn63Pb37 镀锡铜合金（ASTM B3）；导体压接套为 ASTM 铜合金、QQ-N-290 镀镍；密封圈为热熔塑料
连续工作温度：-55℃ ~ 150℃
抗张强度（屏蔽连接）：＞75% 原电缆强度；导体连接优于导体本体
绝缘强度：屏蔽连接 1000V 交流无裂痕；导体连接 2.5KV
绝缘阻抗：500V 直流 ≥1000 兆欧，最高 5000 兆欧
抗腐蚀：MIL-STD-202 方法 101 条件 A，无明显腐蚀
尺寸规格：分镀锡、镀镍两个版本，按线缆导体截面积（约 0.15~3.37mm²）匹配对应型号，详见配套选型表
工程替换前须完成样件验证，覆盖 EMC 屏蔽、耐压、机械拉力与腐蚀环境全套测试；选型时按线缆导体截面积匹配型号，区分镀锡、镀镍版本，并确认长期工作温度处于 -55℃~150℃ 区间。
工程应用注意事项
根据线缆导体截面积匹配套管型号，区分镀锡、镀镍版本；颜色编码对应不同规格，便于现场识别；
温度工况校验：长期使用环境保持在 -55℃~150℃ 区间；
对标说明：仅作为 TE D-150 系列选型参考，正式工程替换前必须完成样件验证，开展 EMC 屏蔽、耐压、机械拉力、腐蚀环境全套测试。
总结屏蔽线缆接头故障根源大多来自屏蔽不连续与密封防护缺陷。一体化屏蔽压接套管以一套组件同时实现 360° 全屏蔽、导体压接、密封绝缘与应力释放，可简化加工流程，提升接头机械强度与耐环境能力。选型匹配对应导体规格，项目落地前做好样件验证。
本文为线束热缩材料选型技术文档，素材同步发布于公众号广东益联。所有参数仅供选型参考，工程使用前须完成样品验证。
