军标双壁热缩管的参数表看起来简单，真正选型时却容易在收缩倍率、规格对照上拿不准。本文按“先看三件事、再对规格表、最后看施工”的顺序，给出 DWL-1 军标双壁热缩管的选型指南，并解答常见问题。
一、选型先看三件事
第一是收缩倍率，决定它能不能适应被保护物的外径变化；第二是温度等级，确认连续使用温度覆盖应用环境，DWL-1 为 -55℃~135℃；第三是认证与测试要求，需要军标或环保合规的项目，应选择按 GJB 7270-2011 等标准测试并提供资料的产品。
二、3:1 还是 4:1
收缩倍率指热缩管完全收缩前后的内径比值。3:1 适合外径差异不大的常规线缆、端子和接头；4:1 收缩范围更大，适合插接件、变径部位等外径变化明显的部位，也便于同一规格覆盖更多线径、减少备货种类。选型的判断标准很简单：收缩前能轻松套入，收缩后能紧密抱紧，如图1所示。

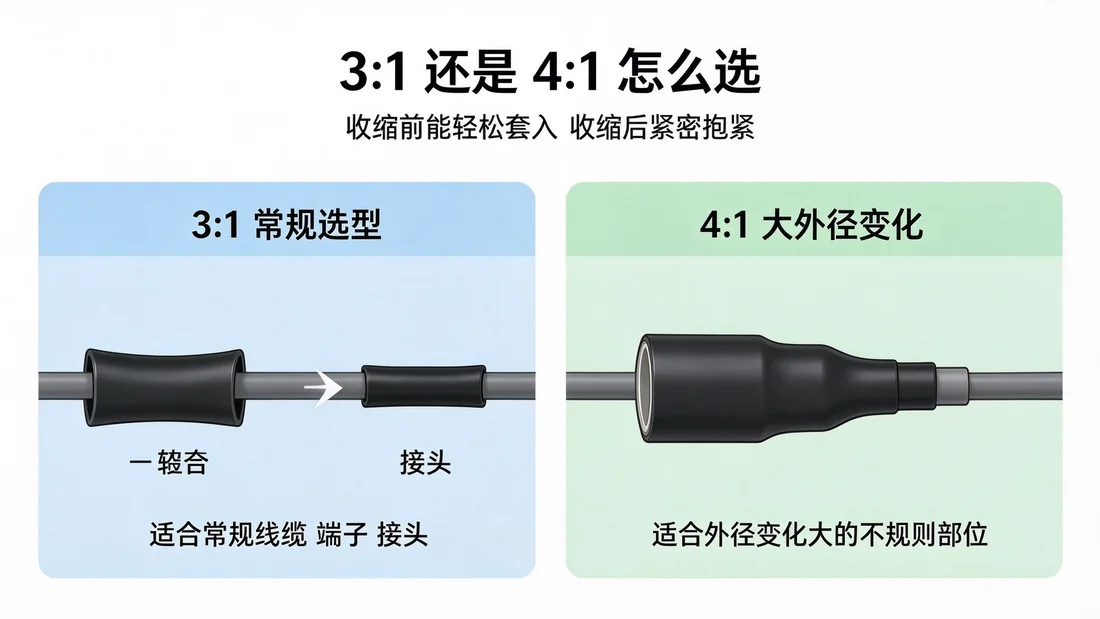

图1 3:1 与 4:1 的选择方法
三、规格对照怎么读
DWL-1 的 3:1 规格从 Φ1.6 到 Φ50.8，4:1 规格从 4/1 到 52/13，共 24 个规格行。读规格表时重点看两列：扩张后内径（决定能否套入）和完全收缩后内径（决定是否抱紧）。常用规格速查见表1。
表1 DWL-1 常用规格速查（单位：mm）
| 倍率 | 规格 | 扩张后内径 | 收缩后内径 |
| 3:1 | Φ1.6 | 2.00±0.30 | 0.7 |
| 3:1 | Φ3.2 | 3.90±0.40 | 1.0 |
| 3:1 | Φ6.4 | 7.30±0.40 | 2.0 |
| 3:1 | Φ12.7 | 13.50±0.50 | 4.0 |
| 3:1 | Φ25.4 | 26.00±0.50 | 8.0 |
| 3:1 | Φ50.8 | 53.00±0.80 | 17 |
| 4:1 | 4/1 | 4.60±0.40 | 1.0 |
| 4:1 | 12/3 | 13.10±0.50 | 3.0 |
| 4:1 | 24/6 | 25.50±0.80 | 6.0 |
| 4:1 | 40/10 | 41.50±0.80 | 10.0 |
| 4:1 | 52/13 | 53.00±0.80 | 13.0 |
四、选型四步法
量外径：用卡尺量取被保护物（含端子或接头）的最大外径与最小外径。
选倍率：外径变化明显选 4:1，常规选 3:1。
对规格：保证最大外径小于扩张后内径、最小外径大于收缩后内径，留出 10% 左右的余量。
确认长度与包装：按需裁剪长度，确认颜色、米数与包装形式，常用规格支持整卷供货。
五、施工与验收要点
双壁热缩管的施工质量直接影响密封效果。建议使用热风枪，从一端向另一端匀速移动加热，避免局部过热；管壁完全收缩后继续保持加热片刻，让热熔胶充分熔化并溢出管口；待自然冷却后再移动或受力，如图2所示。验收时观察两端是否有胶层溢出、管体是否完全贴合，冷却后用手能否转动管体，不能转动说明密封到位。

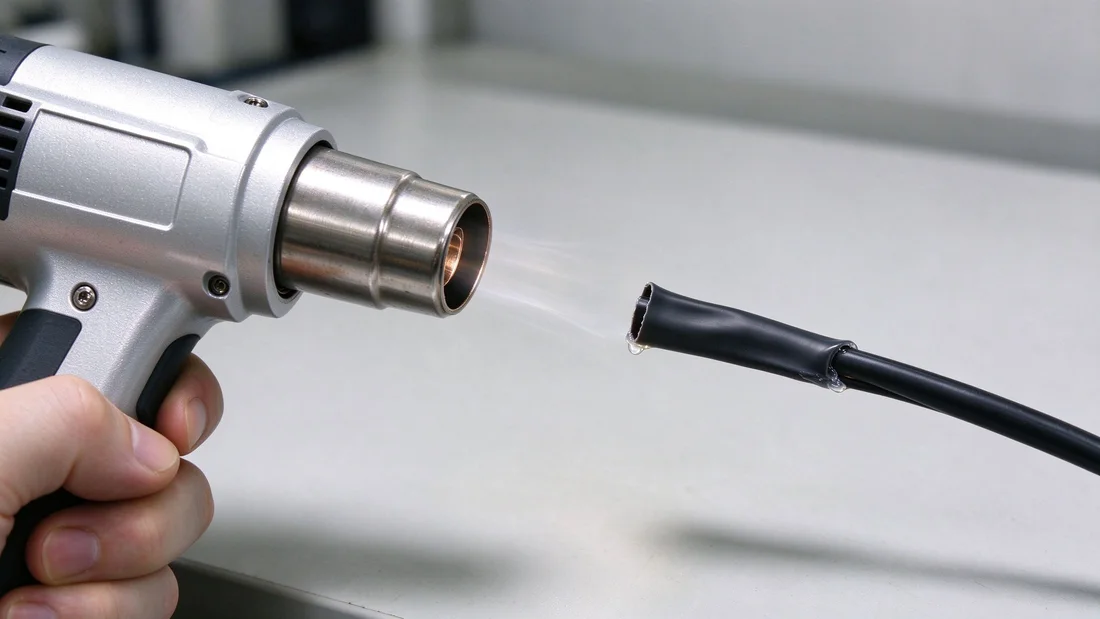

图2 用热风枪均匀加热、使胶层充分熔化溢出
图3 DWL-1 变径热缩管实拍（适合 4:1 高收缩比应用）
六、常见问题
问：双壁热缩管能完全替代单壁热缩管吗？
答：功能上可以覆盖，但双壁管成本更高、施工要求也更高。干燥环境下的常规绝缘用单壁更经济；需要防水密封的场景，双壁不可替代。
问：收缩温度和工作温度是一回事吗？
答：不是。收缩温度是安装时加热达到的温度（DWL-1 起始收缩 80℃、最低完全收缩 110℃），工作温度是装好后长期运行允许的温度（DWL-1 为 -55℃~135℃）。
问：高温环境可以选用 DWL-1 吗？
答：DWL-1 连续使用温度 -55℃~135℃，覆盖绝大多数工业和户外场景；更高温环境可考虑氟塑料类热缩管。
问：如何确认产品环保合规？
答：DWL-1 符合欧盟 RoHS 指令（2011/65/EU）要求，可向厂家索取材质证明书。
问：批量采购前如何验证？
答：建议先索样，复测绝缘耐压、阻燃、低温与密封效果，确认后小批试用再批量切换。
七、结语
选军标双壁热缩管，记住“先量外径、再选倍率、后对规格、最后验施工”四步即可。DWL-1 提供 3:1/4:1 双倍率与 24 个规格行，可满足大多数项目的选型需求。
如需选型建议、索取样品或获取规格承认书与检测报告，欢迎访问 DWL-1 军标双壁热缩管产品页（/yjdwl-1-military-dual-wall-heat-shrink-tubing/）或联系益联技术团队。
