模缩套要进得了军工、上得了船舶、扛得住户外，靠的不只是材料配方，还有一整套严苛环境试验。盐雾、湿热、霉菌、介质浸泡、阻燃、绝缘，每一项试验对应的都是真实工况里的一种失效风险。看懂这些试验，就明白了模缩套的性能边界在哪里。
一、为什么要做严苛环境试验
连接部位长期暴露在盐雾、潮气、油污、化学气体中，任何一个薄弱点都会放大成故障。环境试验的意义，是用标准化的方法提前暴露这些风险：盐雾试验模拟沿海和船舶环境，湿热试验模拟高湿气候，霉菌试验模拟湿热地区的生物侵蚀，介质浸泡模拟油液和溶剂环境。试验通过，说明材料在这一维度上有余量。
二、盐雾试验：按GJB 150.11A-2009方法
益联模缩套按GJB 150.11A-2009规定的盐雾试验方法执行：5%盐溶液，35摄氏度连续喷雾48小时，要求外观完好、无腐蚀现象。盐雾是沿海设备、船舶和海工装备最关心的指标，试验过了，说明模缩套在海边、舱内等高盐环境能稳定服役。
三、湿热与霉菌：按GJB 150.9A、GJB 150.10A方法
湿热试验按GJB 150.9A-2009方法执行，在95%相对湿度、60摄氏度与30摄氏度之间转换5次，24小时为一个周期，试验合格；耐霉菌性能按GJB 150.10A-2009方法执行，霉菌等级不超过2级。湿热和霉菌两项同时通过，意味着模缩套在南方雨季、热带丛林等环境也能保持绝缘和外观稳定。

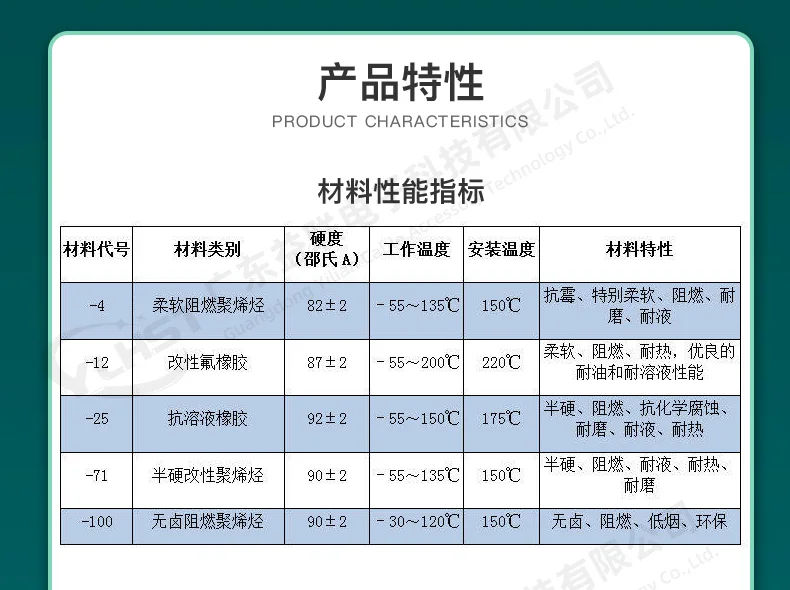

图1 模缩套材料性能指标（五种材料代号）
四、介质浸泡：航空油与润滑油
模缩套还要经受介质考验。按GB/T 2951.21-2008方法，在航空油F40中于23摄氏度浸泡24小时，五种材料的拉伸强度分别保持在10.5、9、11、8、6兆帕；在润滑油中同样浸泡24小时，拉伸强度不低于12、10、12.5、9、7兆帕。发动机舱、液压系统附近的线束，靠的就是这项指标。
表1 模缩套关键性能指标（按材料代号）
| 测试项目 | -4 | -12 | -25 | -71 | -100 |
| 硬度（邵氏A） | 82±2 | 87±2 | 92±2 | 90±2 | 90±2 |
| 抗张强度（MPa） | ≥16 | ≥12 | ≥14 | ≥14 | ≥10 |
| 断裂伸长率（%） | ≥450 | ≥350 | ≥350 | ≥300 | ≥250 |
| 绝缘强度（kV/mm） | ≥14 | ≥10 | ≥10 | ≥12 | ≥10 |
| 航空油F40拉伸（MPa） | 10.5 | 9 | 11 | 8 | 6 |
| 润滑油拉伸（MPa） | ≥12 | ≥10 | ≥12.5 | ≥9 | ≥7 |
五、电性能与阻燃
电气安全看两项：绝缘强度按GB/T 1408.1-2016方法测试，五种材料分别不低于14、10、10、12、10千伏每毫米；体积电阻率不低于1乘10的10次方欧姆厘米。阻燃方面，-12改性氟橡胶达到V-1级（按GB/T 2408-2008方法），-100无卤阻燃聚烯烃烟密度不超过32，火灾工况下低烟低毒。铜腐蚀试验按UL 224方法，150±5摄氏度168小时通过。
六、试验数据的工程意义
这些试验数字不是摆设，每一项都对应真实的服役边界。抗张强度和断裂伸长率衡量的是机械韧性：线束在振动和弯折中，材料要能吸收形变而不开裂。绝缘强度和体积电阻率衡量的是电气可靠性：高压环境下材料要有足够的绝缘余量。阻燃等级和烟密度衡量的是火灾安全性：事故工况下材料要么不燃，要么低烟低毒，为逃生争取时间。把试验数据当作选型硬指标，比凭经验拍脑袋靠谱得多。
七、怎么选对应的材料
对照工况选材料，原则是环境越严苛越往上靠：户外和通用环境用-4，耐磨耐液用-71，化学腐蚀环境用-25，高温油污环境用-12，无卤环保要求用-100。温度是第一个筛子：工作温度上限够不够，直接决定材料选型。介质是第二个筛子：接触航空油、润滑油还是酸碱，决定要不要上氟橡胶或抗溶液橡胶。把工况参数列全，让供应商按规格书性能表推荐，再抽查试验记录核对，选型就不会错。
图2 模缩套八大应用场景（国防航空、轨道交通、能源通讯等）把这些试验串起来看，模缩套的性能画像就很清晰：盐雾、湿热、霉菌解决环境侵蚀，介质浸泡解决油液腐蚀，电性能解决绝缘安全，阻燃解决火灾风险。选型时对照实际工况，把试验数据当作硬指标，防护方案才经得起现场考验。
如需选型建议、索取样品或获取规格承认书与出厂检验报告，欢迎访问 MS 模缩套产品页（/ms-heat-shrink-molded-cable-boot/）或联系益联技术团队。
