选型边界提示：PVDF 半硬性套管适合航空军工线束、连接器护套、电路板元器件防护、狭小空间减重及接触燃油 / 液压油线束点位；不建议用于动态反复弯折线束，也不建议在产线无法实现均匀加热、自然冷却的工况下使用。

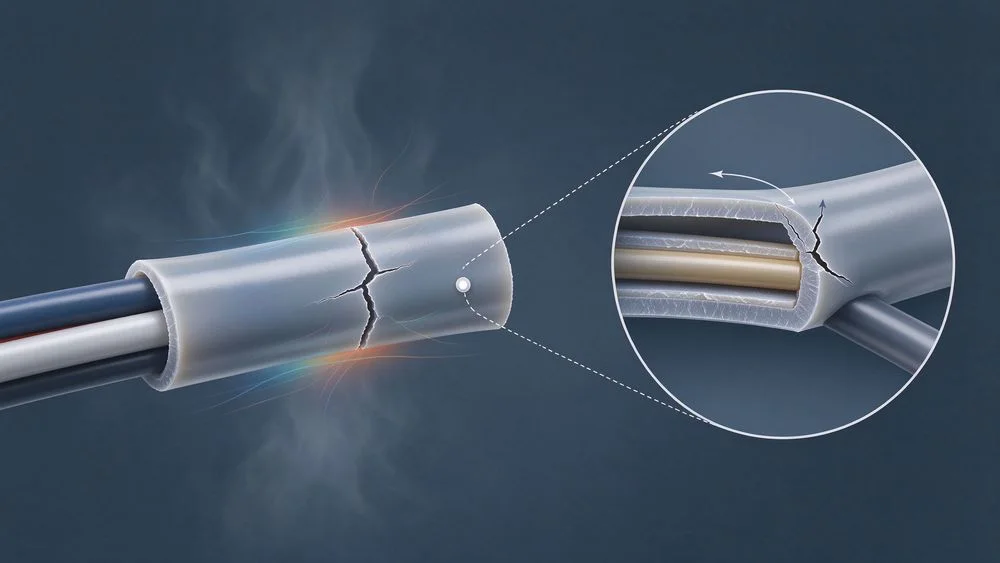

PVDF 套管烘烤应力开裂示意
惯性工艺为何会在 PVDF 上失效
线束工程师容易形成惯性：热缩管烘烤逻辑都差不多，把聚烯烃的 SOP 直接复用到特种材料上。但在半硬性 PVDF 薄壁热缩管项目上，常出现此类现象：烘烤完外观合格，一上热冲击、高低温循环试验就出现套管开裂、脆化。
根源在于材质差异。软质聚烯烃热缩管收缩后质地柔软、容错高：少量局部超温、切口小毛边，材料本身的柔韧性可缓冲应力，试验阶段不易暴露问题，产线工艺自由度大。而半硬性 PVDF 基材收缩后硬度更高，没有弹性缓冲，加工产生的残余应力无法自行释放；再加上薄壁结构，收缩后最小壁厚仅 0.12mm，切口缺陷、局部过热、急冷带来的应力，都会直接转化为失效隐患。
失效根因复盘
烘烤外观合格、热冲击后开裂：单点过热 + 快速冷却，管壁残留内应力；
切口位置裂纹、高低温循环持续扩展：裁切缺口造成应力集中；
管壁被刺破：沿用聚烯烃加工习惯，忽略铜丝毛刺管控。
KT175 基础参数
KT175 为辐照交联 PVDF（Kynar）半硬性单壁无胶热缩套管，可满足 AMS-DTL-23053/8。核心参数：
基材：辐照交联聚偏氟乙烯 PVDF（Kynar），半硬性单壁无胶
收缩比：标准 2:1，可选 3:1 版本
连续工作温度 -55℃~175℃；起缩温度 155℃、完全收缩温度 ≥175℃
执行标准 AMS-DTL-23053/8；Q/(ZS) YJ09-2020；额定电压 600V
壁厚：薄壁，最小收缩后壁厚 0.12mm，轻量化
特性：耐航空燃油、液压油、各类溶剂；高绝缘耐磨；透明款可目视接线检查
应用：航空、军工、精密电子线束绝缘、连接器护套、元器件防护
尺寸规格：扩张内径 1.6~25.4mm，对应收缩后最大内径 0.8~12.7mm
对标：Raychem RW-175 系列（仅选型对标，工程替换前须样件验证）

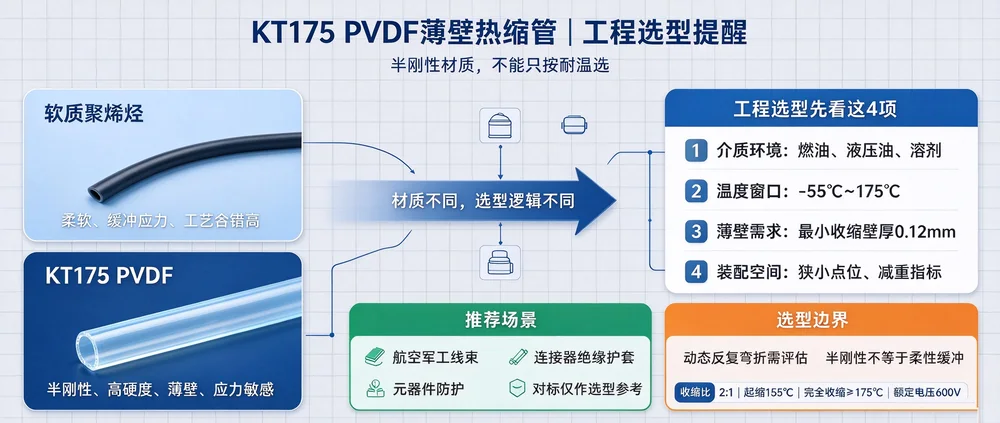

KT175 PVDF 材质选型对比
选型边界（工程师参考）
适合选用：航空军工线束、连接器护套、电路板元器件防护、狭小空间减重、接触燃油 / 液压油线束点位。
不建议选用：动态反复弯折线束（半刚性，缺少柔性缓冲）；产线无法实现均匀加热、自然冷却的工况。
结语选型特种热缩管，容易只盯耐温、耐油参数，直接沿用成熟聚烯烃工艺。但半硬性材质收缩后硬度更高，材料一变，整套加工逻辑就要调整。材料选型只是项目第一步，工艺管控才是线束长期可靠性的关键。
本文为线束热缩材料选型技术文档，素材同步发布于公众号广东益联。所有参数仅供选型参考，工程使用前须完成样品验证。
