不少采购看到“军标”两个字，第一反应是营销噱头。实际上，军标是一套完整、可验证的测试体系。DWL-1 军标双壁热缩管按 GJB 7270-2011《军用热收缩电绝缘套管通用规范》完成多项测试，本文将拆解它的双壁结构与军标测试项目，讲清它的性能底气。
一、“军标”意味着什么
GJB 7270-2011《军用热收缩电绝缘套管通用规范》由原总装备部发布，2011 年实施，是军用热收缩电绝缘套管的通用技术规范，规定了纵向收缩率、抗张强度、断裂伸长率、热老化、热冲击、低温柔软、绝缘耐压和击穿、铜腐蚀等项目的指标要求与测试方法。产品能按这一规范完成测试并取得典型值，说明其性能经过了军用级标准的检验。
二、双壁结构解析
DWL-1 采用共挤工艺，形成外层与内层两层结构：外层是辐照交联改性阻燃聚烯烃，负责绝缘、阻燃与机械防护，还具备耐磨、耐候能力；内层是热熔胶，受热熔化后负责密封与粘接。两层一次共挤成型，结构稳定，不存在二次贴合的分层隐患，如图1所示。

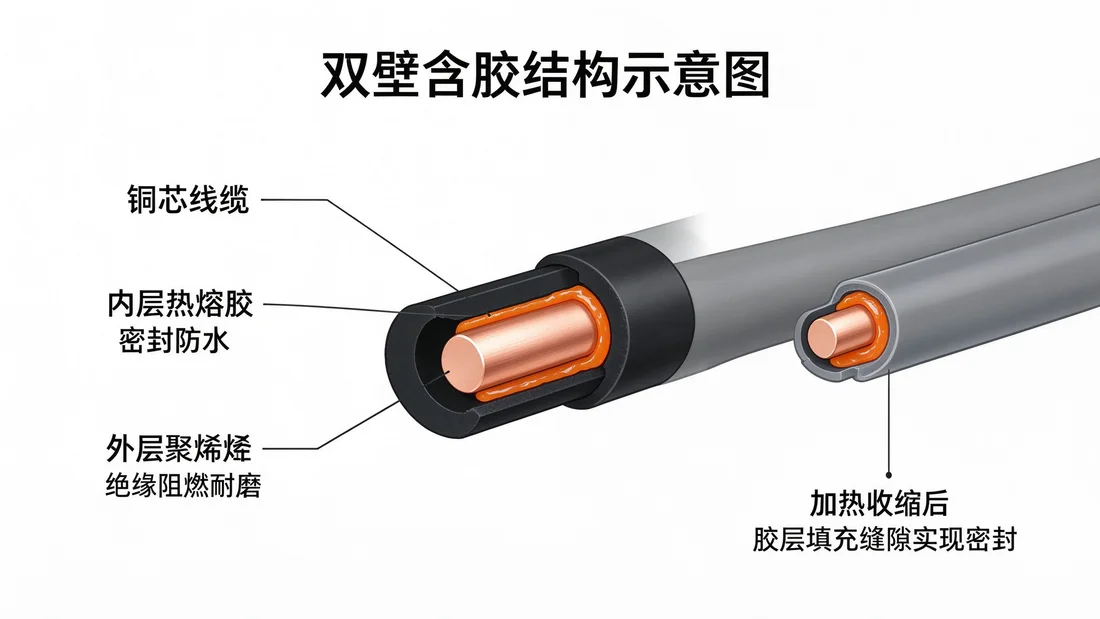

图1 双壁含胶结构示意图（外层聚烯烃+内层热熔胶）
三、为什么含胶层能密封防水
热熔胶在常温下呈固态，加热到熔点后变为流动液体。收缩加热时，外层聚烯烃径向收缩产生抱紧力，把熔化的热熔胶压入线缆绞合缝隙、端子台阶等不规则表面；冷却后胶层固化，与线缆粘合为一体，从两端封堵水分和潮气的进入通道。这也是双壁热缩管能够浸水使用、而单壁管只能防溅水的根本原因。从图2可以直观看到管口的双层结构。

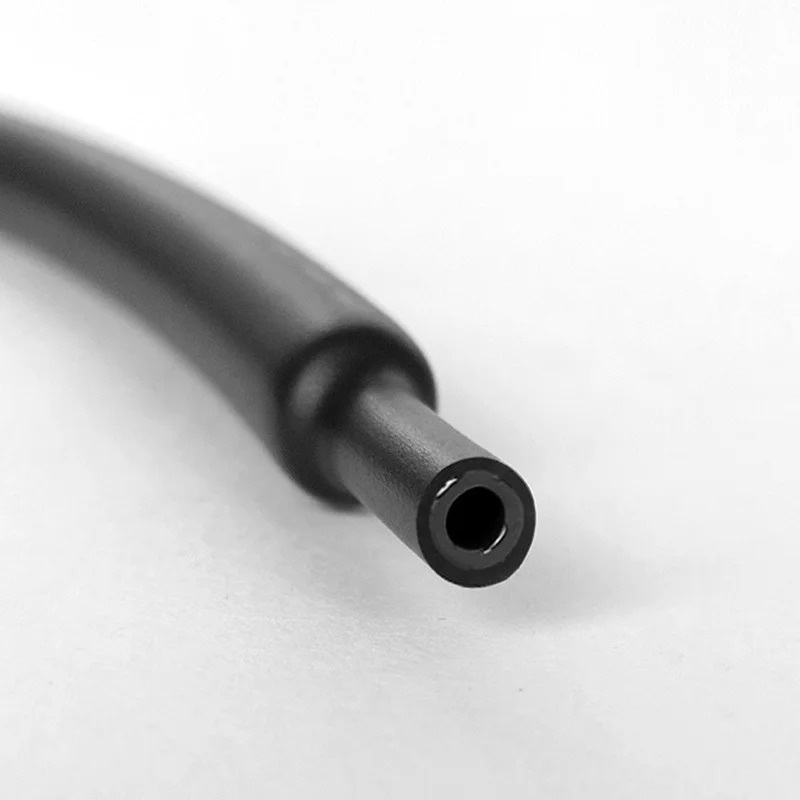

图2 DWL-1 管口双层结构特写（外层管壁与内层胶层）
四、军标测试项目逐项解读
DWL-1 的性能指标与测试方法见表1，数据来自产品规格承认书。
表1 DWL-1 军标双壁热缩管性能指标
| 项目 | 指标要求 | 测试方法 | 典型值 |
| 纵向收缩率（200±5℃，3 分钟） | ±10% | GJB 7270-2011 | ±5% |
| 抗张强度 | ≥9.0MPa | GJB 7270-2011 | 10.4MPa |
| 断裂伸长率 | ≥250% | GJB 7270-2011 | 500% |
| 老化后断裂伸长率（热老化 175℃，168 小时） | 外层无裂纹 | GJB 7270-2011 | 通过 |
| 热冲击（4 小时，250±3℃） | 无裂纹、无流动、无滴落 | GJB 7270-2011 | 通过 |
| 低温柔软性（-55℃，4 小时） | 无裂纹 | GJB 7270-2011 | 通过 |
| 绝缘耐压和击穿 | 2500V、60s 不击穿 | GJB 7270-2011 | 通过 |
| 体积电阻率 | ≥10¹²Ω·cm | GB/T 7113.2 | 通过 |
| 阻燃性 | 60s 自熄，VW-1 | GB/T 7113.2 | 通过 |
| 铜腐蚀（16 小时，121±2℃） | 无腐蚀 | GJB 7270-2011 | 通过 |
| 盐雾 | 外层无裂纹、无流动、无滴落 | GJB 150 系列 | 通过 |
| 湿热 | 外层无裂纹、无流动、无滴落 | GJB 150 系列 | 通过 |
| 霉菌 | ≥Ⅰ级 | GJB 150 系列 | 通过 |
五、关键性能速查
把性能指标落到使用场景上，最值得记住的是四组数字：连续使用温度 -55℃~135℃，覆盖绝大多数工业与户外环境；绝缘耐压 2500V、60 秒不击穿，满足常规电气绝缘需求；阻燃 60 秒自熄、VW-1 等级，降低火灾隐患；断裂伸长率典型值 500%，抗张强度典型值 10.4MPa，说明管材柔韧且不易撕裂，适合复杂走线。
六、环保材质
除性能外，环保合规也是军标产品的硬性要求。DWL-1 材质证明书显示，产品外层为辐照交联改性阻燃聚烯烃、内层为热熔胶，符合欧盟 RoHS 指令（2011/65/EU）要求，主要成分为乙烯-醋酸乙烯共聚物（EVA）、聚乙烯（PE）、阻燃剂、氢氧化镁、色母粒、抗氧剂与热熔胶，其中氢氧化镁与阻燃剂共同构成阻燃体系。
七、结语
“军标”二字背后，是一整套可追溯的测试项目与典型值。DWL-1 军标双壁热缩管把军用级标准落实到双壁结构、密封原理与每项性能指标上，适合对可靠性有明确要求的应用。
如需选型建议、索取样品或获取规格承认书与检测报告，欢迎访问 DWL-1 军标双壁热缩管产品页（/yjdwl-1-military-dual-wall-heat-shrink-tubing/）或联系益联技术团队。
